PDU模塊中浪涌保護模塊與空開模塊的應用
時間：2024-06-12閱讀量725
由于PDU具體應用的特殊性，其在規劃設計時具有應用場景的針對性，同時PDU的高度定制化的特點，是其他電氣聯接與保護產品所不具備的。PDU基礎的輸出輸入功能外，其電路的控制與電壓保護器同時也極為重要。空氣開關和浪涌保護器相關功能是PDU在工業場景中應用最多的功能模塊。浪涌保護器和空開都是電氣保護裝置，但是它們是兩種不同功能的電氣裝置，其主要的區別在于它們最終的應用方向與設計目的。
浪涌（或電涌）被稱為瞬變脈沖電壓、瞬態過壓、突波或電涌等，是指超出正常工作電壓的瞬間過電壓。浪涌保護器（Surge Protection Device，SPD）是一種低壓配電系統使用的過電壓保護器，為各種電子設備、儀器儀表、通訊線路提供安全防護的電子裝置，當電氣回路或者通信線路中因為外界的于擾突然產生尖峰電流或者電壓時，SPD在極短的時間內導通分流，從而避免浪涌對回路中其它設備的損害。
又名空氣斷路器，是斷路器的一種。是一種只要電路中電流超過額定電流就會自動斷開的開關。空氣開關是低壓配電網絡和電力拖動系統中非常重要的一種電器，它集控制和多種保護功能于一身。除能完成接觸和分斷電路外，尚能對電路或電氣設備發生的短路、嚴重過載及欠電壓等進行保護，同時也可以用于不頻繁地啟動電動機。
浪涌保護器設計用于響應瞬態電壓。空氣開關設計用于提供對電路的過載和短路保護。SPD：通常安裝在電氣系統的進線處，以便在電流進入建筑物或設備之前攔截過電壓。
空開：安裝在電路的不同位置，通常是在電路的起始端，以提供全電路的過載和短路保護。關于它們的安排設計，常規設計思路為浪涌保護模塊應安裝在主開關輸出側。

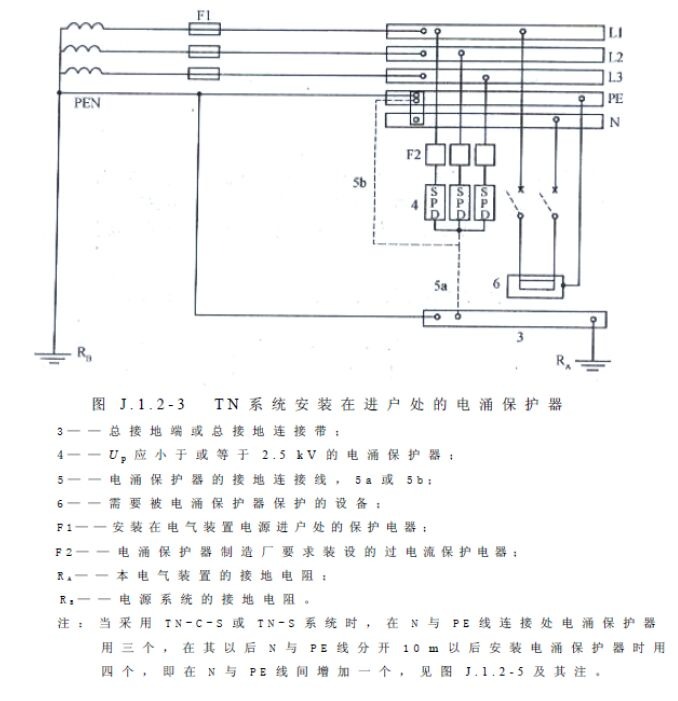

我們可以參考下GB50057-2010《建筑物防雷設計規范》，里面附錄就有詳細的浪涌保護器接線圖。浪涌保護器應安裝在都應安裝在主空氣開關或熔斷器后面。同樣PDU的定制和設計過程中可參考相關標準。
浪涌保護模塊安裝在空開模塊的后方，電路中發生浪涌電壓時，空氣開關已經被觸發斷開電路，此時浪涌保護已經失效，設備仍然受到干擾影響，這種想法并非正確。因為電源的主開額定電流較大，且響應時間較浪涌保護器較長，大于100A的主開其對浪涌的耐受力已經非常高，浪涌保護模塊安裝在空開后方可以對瞬態過電壓進行泄放。在實際設計與安裝中最終的應用目的安全、穩定、持續的供電，保護電氣設備的安全。同為科技作為國內PDU行業資深從業者，在電氣聯接與保護領域23年的專業積淀，融合國內外的技術與發展需求，獨創多項領先的安全性能技術與結構，其中模塊化PDU與智能PDU、智能電源管理器針對行業的設計與應用需求，提供便捷高效的技術支持與服務。廣泛應用于各類機房、IDC數據中心、工業自動化、商業辦公等領域。為用戶提供安全、便捷的電氣聯接。
