產品相關型號

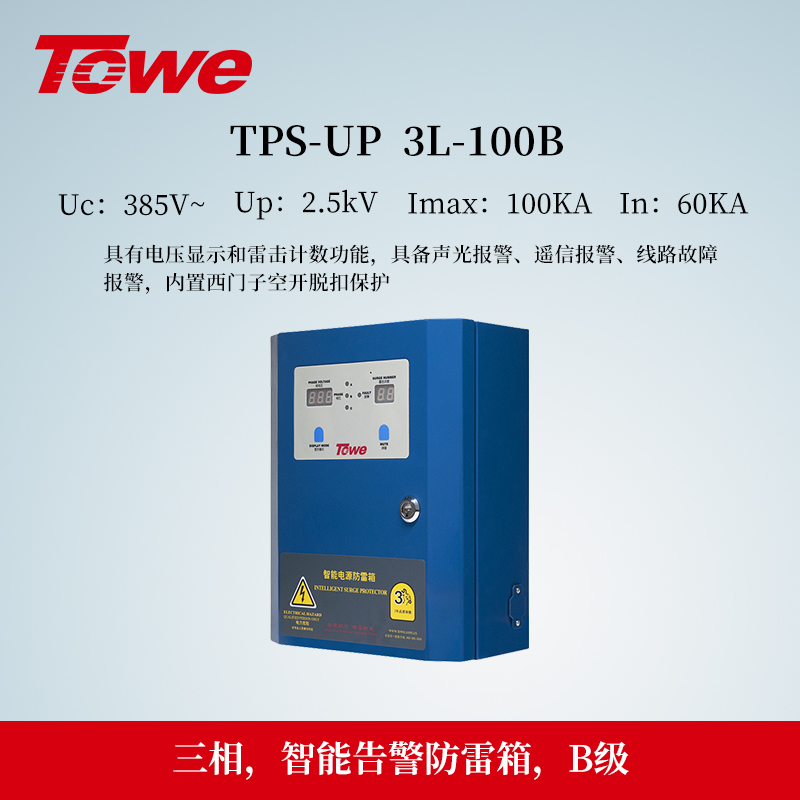

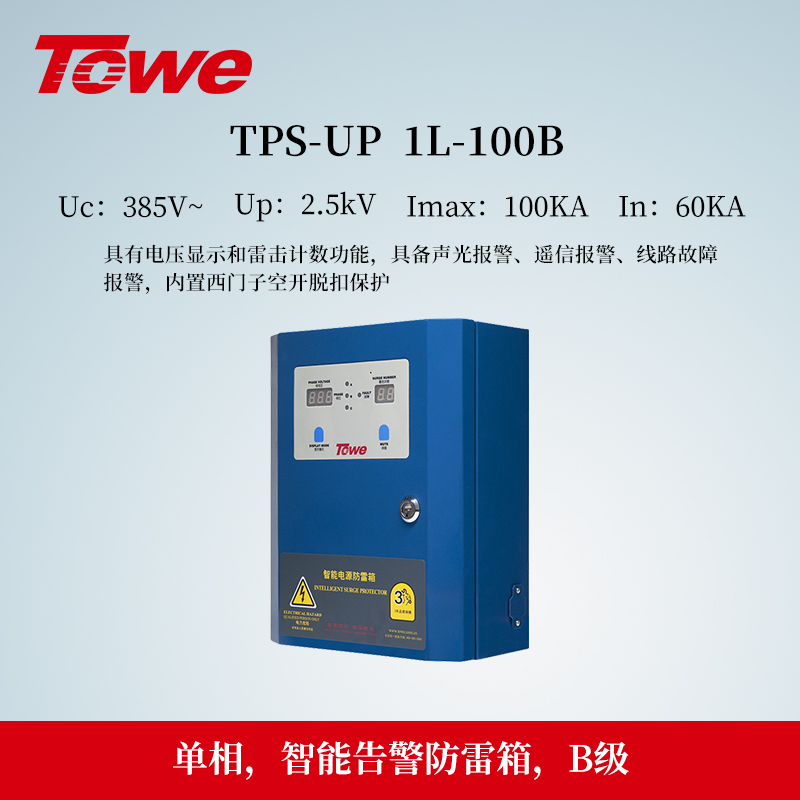

TPS-UP/3L-B+C,TPS-UP/1L-B+C TPS-UP/3L-50B,TPS-UP/1L-50B TPS-UP/3L-160B,TPS-UP/1L-160B TPS-UP/3L-120B,TPS-UP/1L-120B TPS-UP/3L-100B,TPS-UP/1L-100B TPS-UP/3L-80B,TPS-UP/1L-80B TPS-UP/3L-65B,TPS-UP/1L-65B?

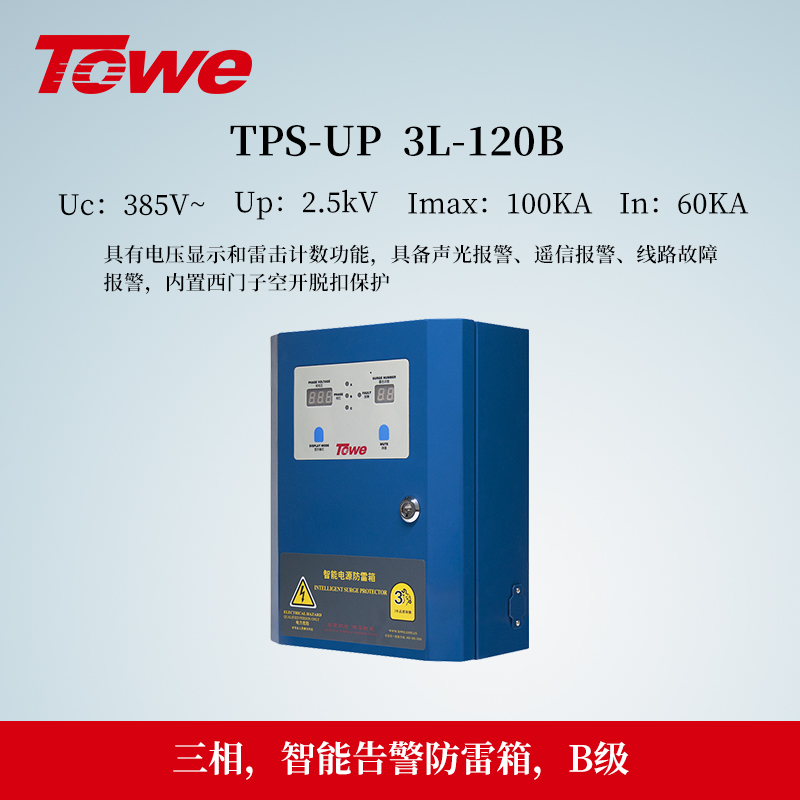

TPS-UP系列電源防雷箱是根據建筑物電子信息系統防雷技術規范GB50343-2004和建筑物防雷設計規范GB50057-2010以及IEC-1312-1與VDE0675相關理論，并結合大量防雷工程設計和施工經驗而設計的。產品內置先進、高可靠性的防雷元件，采用微控制技術對雷電防護電路進行實時監控，及時將箱體內防雷模塊的工作狀態轉換成聲、光、電信號，并通過內置遙信觸點和監測中心實現實時通訊。當雷電保護線路過載時，防雷模塊及箱體內的斷路器會自動將失效的防雷模塊從主電路上斷開，模塊上用于監視工作狀態的顯示窗口顏色變為紅色。
TPS-UP系列電源防雷箱，型號全，品種多，可最大限度地為客戶提供多種選擇、滿足客戶的各種需求，選用時根據內置電涌保護器分區分級選用。本系列產品由TPS-UP/3L…三相系列防雷箱和TPS-UP/1L…單相系列防雷箱兩組子系列產品構成。TPS-UP/3L…三相系列防雷箱的型號有：TPS-UP/3L-50B、TPS-UP/3L-160B、TPS-UP/3L-120B、TPS-UP/3L-100B、TPS-UP/3L-80B、TPS-UP/3L-65B、TPS-UP/3L-40C、TPS-UP/3L-20D和TPS-UP/3L-B+C，防雷線路采用3P+N結構。TPS-UP/1L…單相系列防雷箱的型號有：TPS-UP/1L-50B、TPS-UP/1L-160B、TPS-UP/1L-120B、TPS-UP/1L-100B、TPS-UP/1L-80B、TPS-UP/1L-65B、TPS-UP/1L-40C、TPS-UP/1L-20D和TPS-UP/1L-B+C，防雷線路采用1P+N結構。也可根據客戶要求，對三相系列產品采用4P結構或對單相系列采用2P結構的防雷線路。
TPS-UP系列電源防雷箱，具有智能顯示和實時控制功能。這些功能集成在防雷箱正面的控制面板上，便于專業人員對防雷箱的工作狀態進行檢查和控制。

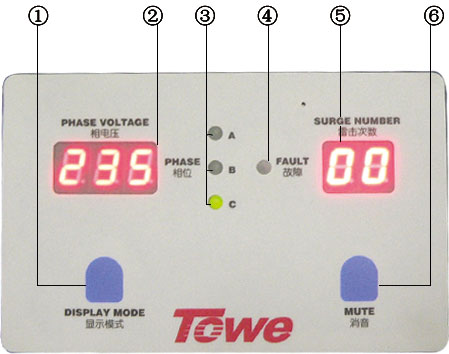

控制面板
控制面板操作按鈕和顯示窗口功能說明：
①?手動/自動電壓顯示選擇按鈕
②?在線電壓（L-N）顯示窗口
③ 當前顯示電壓相位
④?防雷故障顯示
⑤ 雷擊次數顯示窗口
⑥?雷擊故障蜂鳴報警消音鍵
電源防雷箱名命方式
TPS-UP/X1-X2?X3??? TOWE智能化電源防雷箱
說明：?
TPS：TOWE系列電源電涌保護器
UP： 智能化電源防雷箱
X1：?3L表示三相，防雷模塊為3P+N(標配)，可選配4P或3P
???? 1L表示單相，防雷模塊為1P+N(標配)，可選配2P
X2:? 每線最大通流量Imax，在產品詳細說明區分10/350 和8/20
X3：?防雷等級，B+C為復合第一、二級保護
????????????? B-對應國標第一級（CLASS I）
????????????? C-對應國標第二級（CLASS II）
????????????? D-對應國標第三級（CLASS III）
注：其它特殊產品可接受定制。
產品主要智能化功能：
1、?電壓顯示
相電壓（L-N）顯示窗口，可以自動依次檢測A、B、C三相電壓，每相電壓顯示10秒鐘后自動切換到下一相位；也可以通過電壓顯示模式選擇按鈕采用手動方式依次顯示三相電壓。同時，相電壓（L-N）顯示窗口右側的綠色（藍色）相位指示燈A、B、C相應發光，以指示當前所顯示電壓的相位。
2、?防雷故障警示
當系統的三組防雷模塊中有一個或一個以上的防雷模塊損壞、松動或連接不良時，控制面板上紅色故障指示燈發光，同時蜂鳴器發出蜂鳴報警。有些型號的防雷箱，控制面板上有A、B、C三個紅色故障指示燈，可分別指示已出現故障的防雷模塊所在的相位。
??? 為避免蜂鳴報警聲擾人，當蜂鳴聲響起時，可按消音鍵暫時消除報警聲24小時。如果24小時內還沒有排除防雷故障，24小時后報警聲又會準時發出。
3、?遠程通訊
TPS-UP系列電源防雷箱，配有一組工作狀態輸出接點CON5，這組接點由一對常閉觸點（觸點1和2）和一對常開觸點（觸點2和3）組成。通過該組接點，可以將防雷箱的工作狀態傳到監控中心。
4、?自動記錄雷擊次數

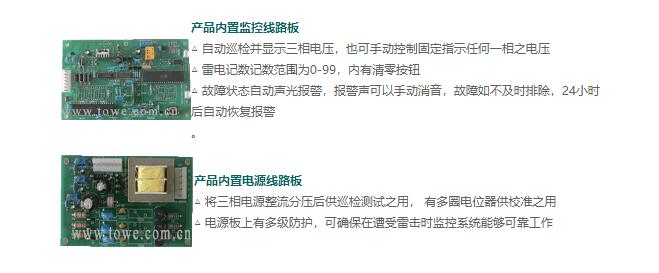

TPS-UP系列電源防雷箱，還具有雷擊次數自動記錄功能，并將記錄結果實時顯示在雷擊次數顯示窗口。每當系統遭到雷擊時，雷擊計數器會自動加1。該計數器最大計數范圍99，并具有停電數據不丟失及計數清零復位功能。清零復位按鈕位于線路板上部偏左位置。打開機箱后，在監控屏蔽盒的左上方有一圓孔，用絕緣棒伸入孔中，觸動清零按鈕即可對計數器清零復位。

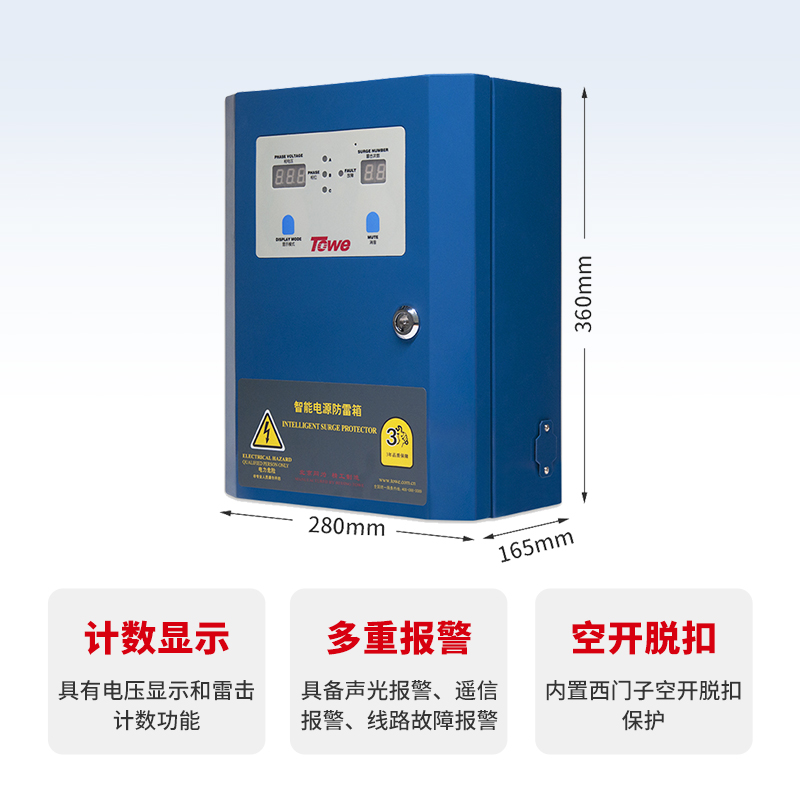

產品外形尺寸圖
產品技術參數
<
產品應用

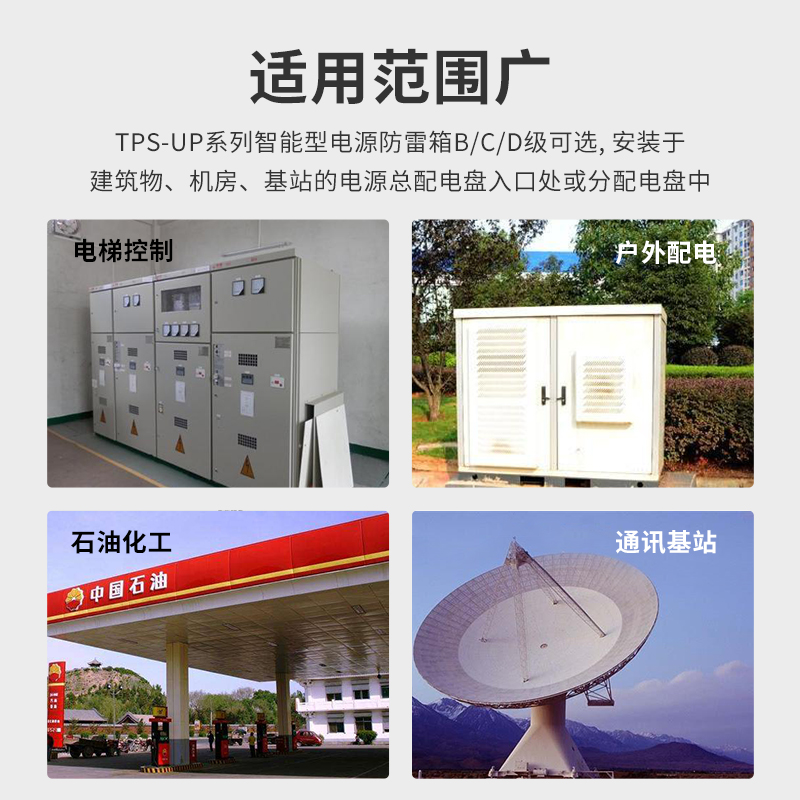

TPS-UP適用型電源防雷箱通常安裝于建筑物、機房、基站的電源總配電盤入口處或分配電盤中。安裝時，應依據連接導線最短原則，即防雷箱與被保護線路連接點的連線長度L1和防雷箱接地地線長度L2盡可能短，并綜合考慮安裝、維護的方便性，確定具體安裝位置。箱體式、帶智能化功能的電源系統電涌保護器。產品多應用于電源電涌保護器模塊安裝時需要附加箱體的應用環境，具備智能化，具體選用時參照箱體內置電源電涌保護器模塊分區分級選用。

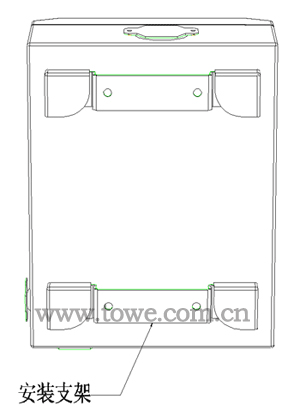

產品安裝

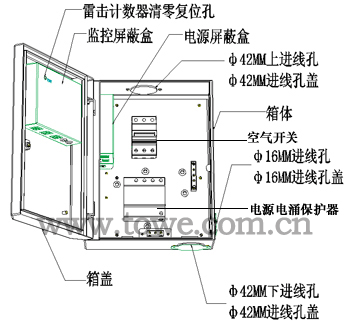

? ? TPS-UP適用型電源防雷箱上下各有一個ф42MM的大進線孔，右側下方還有一個ф16MM的小進線孔。可根據安裝現場情況，決定進線方式，以滿足連接導線最短原則。不用的進線孔要用蓋板封好。防雷箱安裝固定并完成電氣接線后，合上箱內的空氣開關，同時檢測防雷箱是否工作正常。
? ? ? ? 電源防雷箱在安裝時的電氣連接應注意以下事項：
*確保防雷箱接地被接至用戶設備的接地系統；
*對于TN電網,PEN線與防雷箱接地線必須接在一起(等電位連接帶)；
*供電部門的PEN線不能作為接地極；
*如果配電系統的PE或PEN母線作為接地連接點，則該母線必須通過一條單獨接地線，接至用戶設備的接地系統。
*箱內各端子均有明顯標識，特別要注意N與PE不要接錯。
產品維護
? ? ?TPS-UP適用型電源防雷箱，必須由具備相關雷電防護資質的專業人士根據安裝點的實際情況和要求進行選型和安裝。安裝后還要定期對防雷箱巡檢，注意檢查防雷箱接地是否良好，防雷模塊有無松動、劣化和損壞以及各導線連接有無松動，發現異常情況及時進行更換維護，保障防雷箱的正常工作。
