產品介紹

產品相關型號

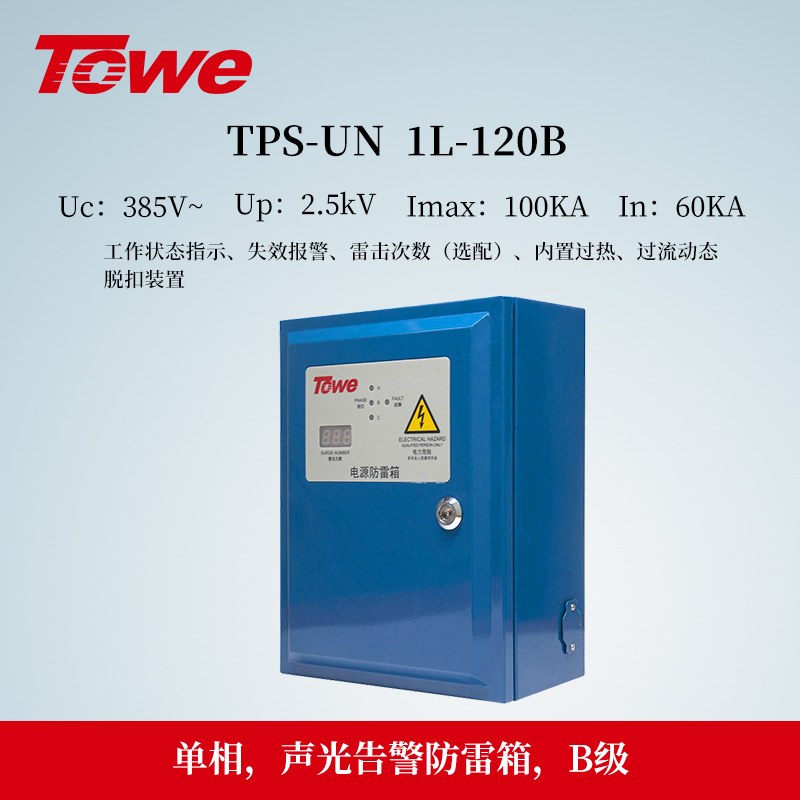

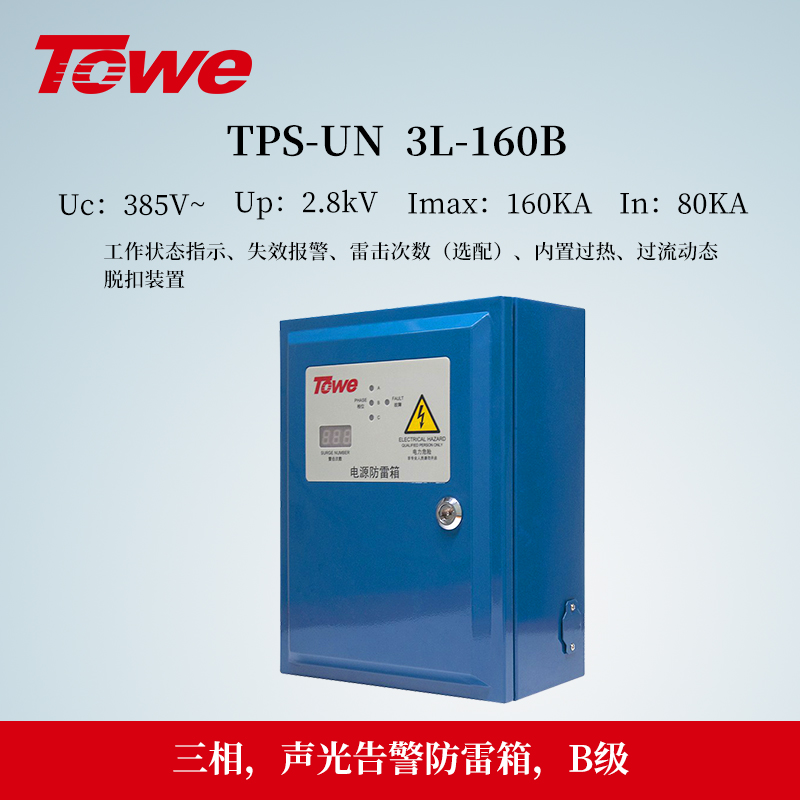

　　TPS-UN/3L-B+C,TPS-UN/1L-B+C TPS-UN/3L-50B,TPS-UN/1L-50B TPS-UN/3L-160B,TPS-UN/1L-160B TPS-UN/3L-120B,TPS-UN/1L-120B TPS-UN/3L-100B,TPS-UN/1L-100B TPS-UN/3L-80B,TPS-UN/1L-80B TPS-UN/3L-65B,TPS-UN/1L-65B

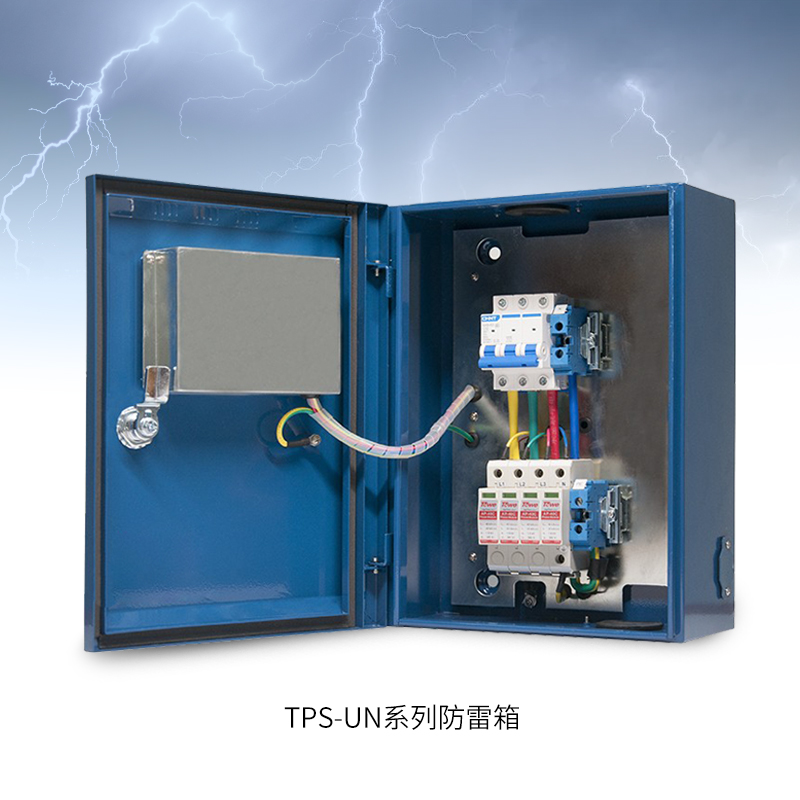

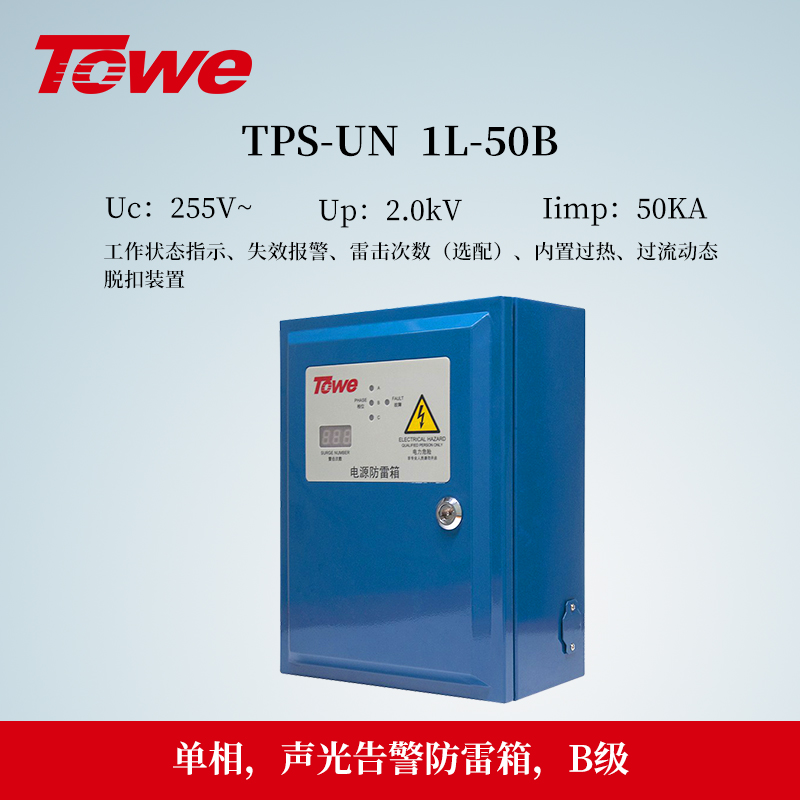

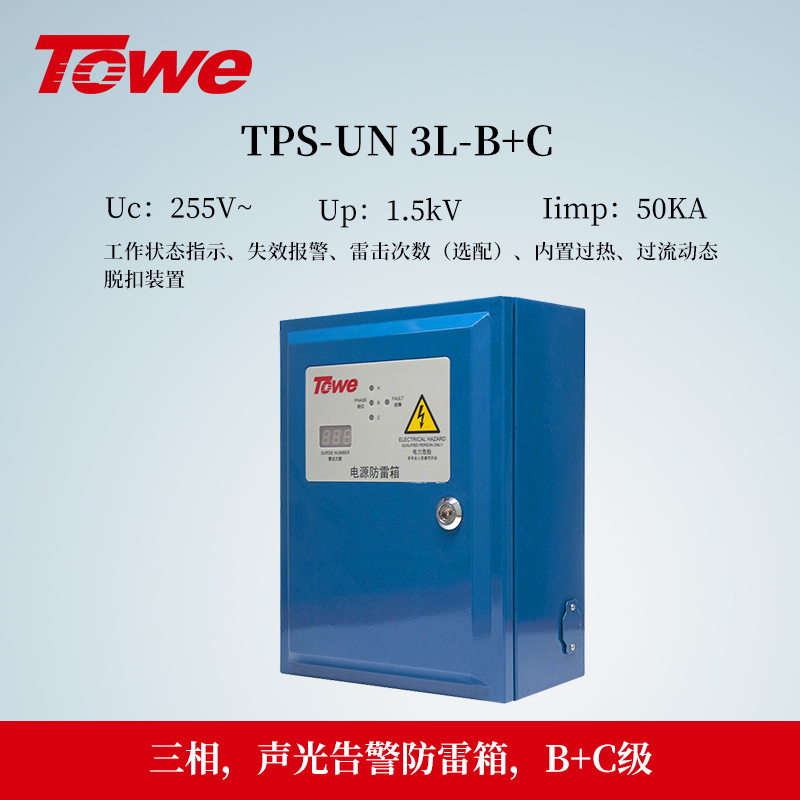

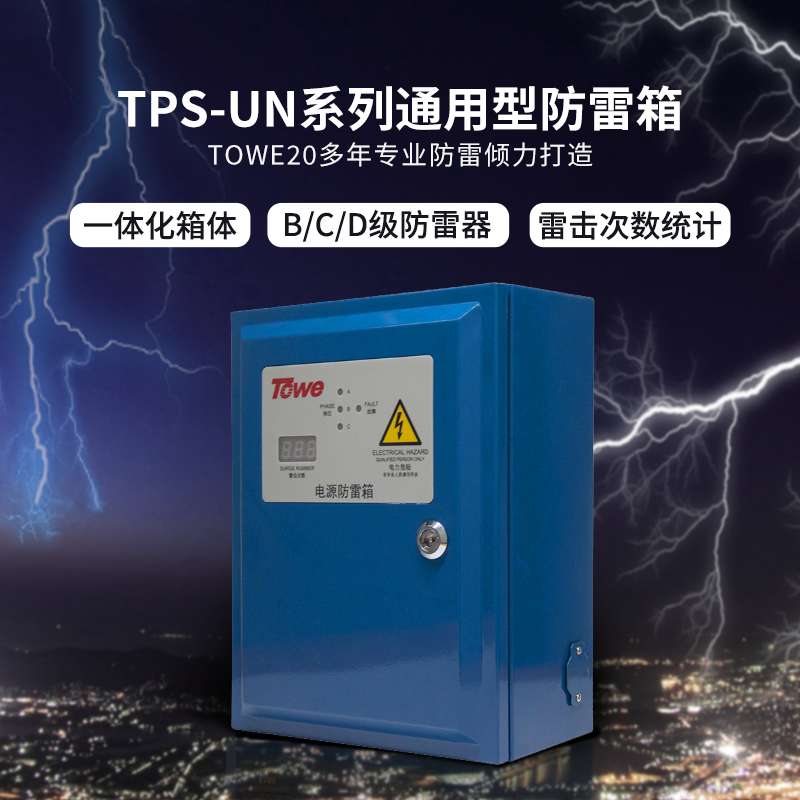

　　TPS-UN系列電源防雷箱，型號全，品種多，可最大限度地為客戶提供多種選擇、滿足客戶的各種需求，選用時根據內置電涌保護器分區分級選用。本系列產品由TPS-UN/3L…三相系列防雷箱和TPS-UN/1L…單相系列防雷箱兩組子系列產品構成。TPS-UN/3L…三相系列防雷箱的型號有：TPS-UN/3L-50B、TPS-UN/3L-160B、TPS-UN/3L-120B、TPS-UN/3L-100B、TPS-UN/3L-80B、TPS-UN/3L-65B、TPS-UN/3L-40C、TPS-UN/3L-20D和TPS-UN/3L-B+C，防雷線路采用3P+N結構。TPS-UN/1L…單相系列防雷箱的型號有：TPS-UN/1L-50B、TPS-UN/1L-160B、TPS-UN/1L-120B、TPS-UN/1L-100B、TPS-UN/1L-80B、TPS-UN/1L-65B、TPS-UN/1L-40C、TPS-UN/1L-20D和TPS-UN/1L-B+C，防雷線路采用1P+N結構。也可根據客戶要求，對三相系列產品采用4P結構或?qū)蜗嘞盗胁捎?P結構的防雷線路。? ?

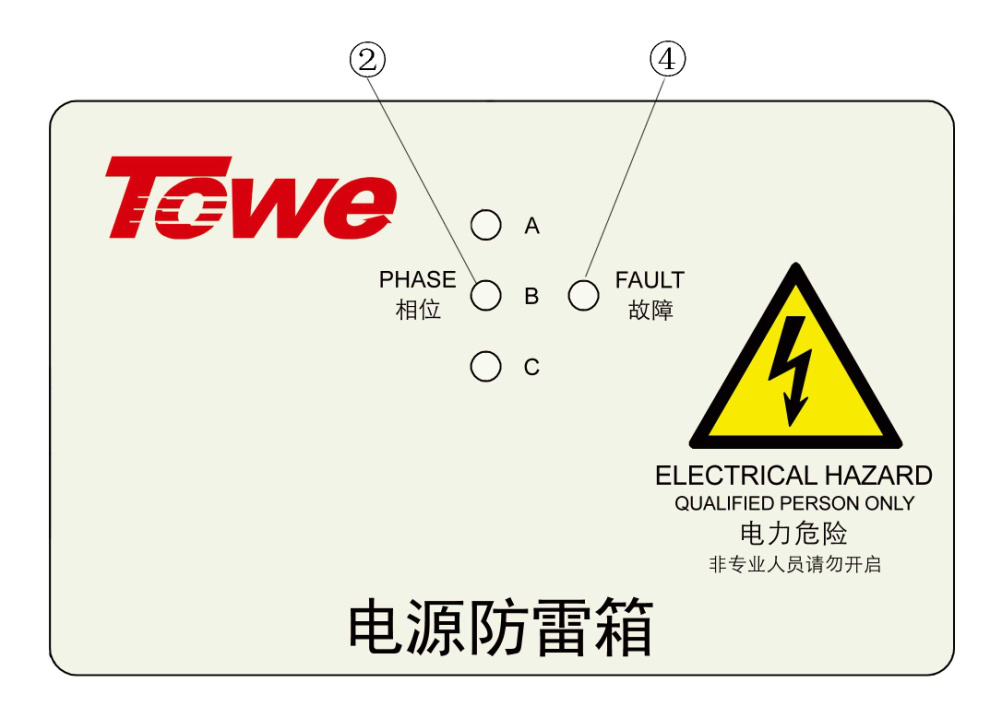

三相電源防雷箱控制面板示意圖（③④選配）

功能面板
　　功能面板操作按鈕和顯示窗口功能說明：
　?、匐娫达@示(三相電源顯示相位A、B、C來電狀態)
　?、诜览坠收螸ED發光警示
　?、劾讚舸螖?shù)顯示窗口(選配)
　?、芊览坠收戏澍Q報警消音鍵(選配)
電源防雷箱命名方式
　　TPS-UN/X₁-X_2?X3??? TOWE通用電源防雷箱
　　說明：?
　　TPS：TOWE系列電源電涌保護器
　　UN： 通用電源防雷箱
　　X₁：?3L表示三相，防雷模塊為3P+N(標配)，可選配4P或3P

　　1L表示單相，防雷模塊為1P+N(標配)，可選配2P
　　X₂:? 每線最大通流量Imax，在產品詳細說明區分10/350 和8/20
　　X₃：?防雷等級，B+C為復合第一、二級保護
????????????? B-對應國標第一級（CLASS I）
????????????? C-對應國標第二級（CLASS II）
????????????? D-對應國標第三級（CLASS III）
　　注：其他特殊產品可接受定制。

產品參數

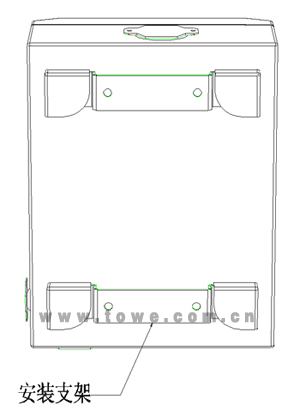

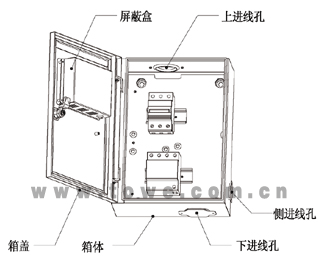

產品外形尺寸圖

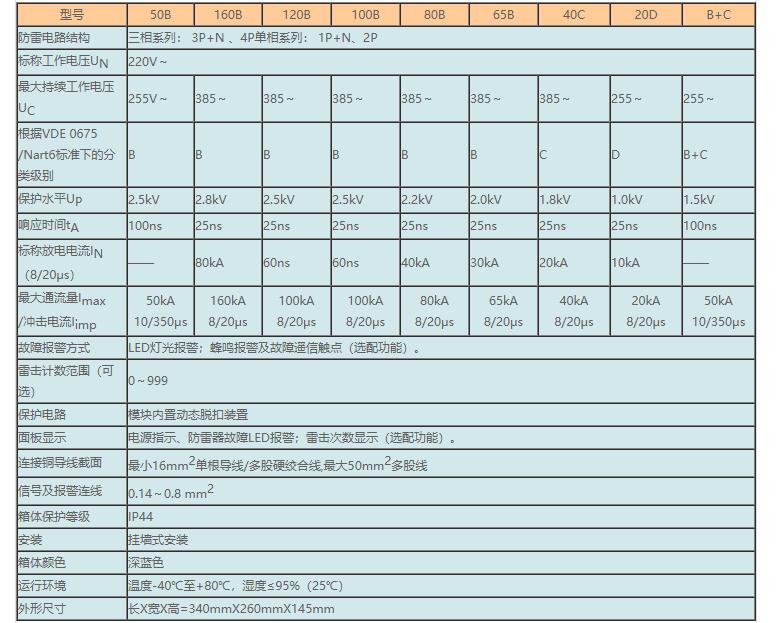

產品技術參數

產品應用與維護

產品應用

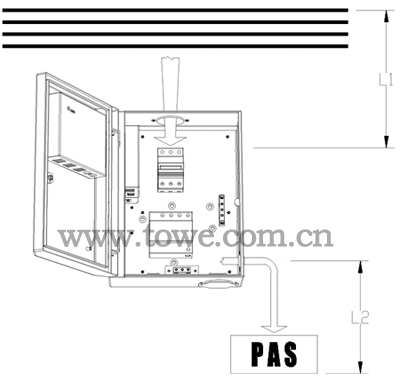

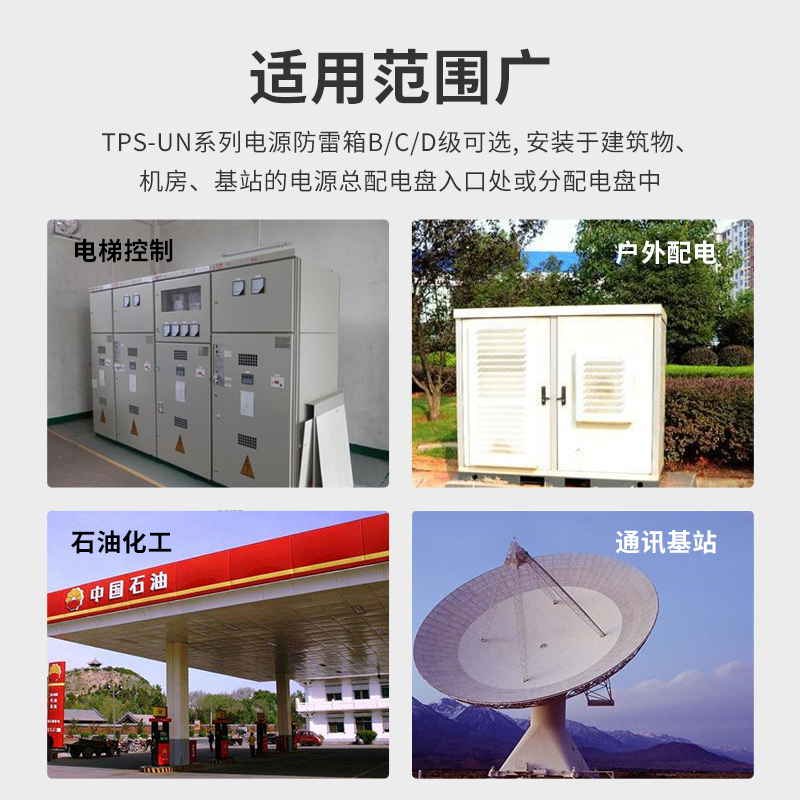

　　TPS-UN系列電源防雷箱通常安裝于建筑物、機房、基站的電源總配電盤入口處或分配電盤中，特別適用于需要采用箱體式安裝的環境，具體使用時根據防雷箱體內置的電涌保護器模塊的類型分區分級選用，可以參照GB50057-2010《建筑物防雷設計規范》和GB50343-2004《建筑物電子信息系統防雷技術規范》中的有關技術規定。安裝時，應依據連接導線最短原則，即防雷箱與被保護線路連接點的連線長度L1和防雷箱接地地線長度L2盡可能短，并綜合考慮安裝、維護的方便性，確定具體安裝位置。如下圖所示：
