聊聊RS-485與智能PDU插座
時間：2024-11-11閱讀量569
RS-485（目前稱為EIA/TIA-485）是通信物理層的標準接口，RS是Recommend Standard的縮寫，是美國電子工業協會（EIA）在1983年批準了一個新的平衡傳輸標準。
它描述了接口的物理層，像協議、時序、串行或并行數據以及鏈路全部由設計者或更高層協議定義，被廣泛應用于數據采集和控制應用中。因RS-485抗干擾、傳輸距離遠，支持多節點等優點使用更為廣泛。
串行 RS-485 連接是使用兩根或三根電線的電纜完成的：一根數據線、一根帶反轉數據的電線，通常還有一根零線（接地，0 V）。這樣，發射器和接收器通過 22 或 24 AWG 實心線的雙絞線電纜交換數據。

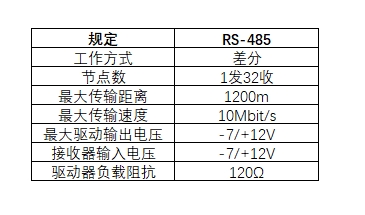

1、差分傳輸，增加噪聲抗擾度，減少噪聲輻射。即使外部干擾，也會同時反應到兩條線上，不影響最終差值。
在復雜的工業環境中，如數據中心機房等設備所產生的電磁干擾會對通信造成影響。RS-485通信協議可在這種惡劣環境下，依然保持穩定的通信性能。
2、RS-485可實現較長距離通信，理論上長距離鏈路可達1200米。這是在理想情況下，通信電纜優質、波特率9600bps，只有一臺駁接設備且允許偶爾中斷。超過100米就考慮增加終端電阻，超過1000米要考慮增加RS-485總線中繼器。

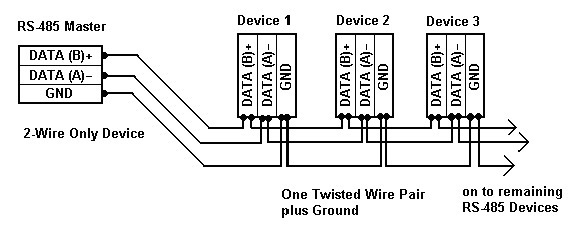

3、多點通信，支持連接到同一總線多個驅動器和接收器。具有創建網絡的能力，建立一個多點通信網絡，對于需要多個設備協同工作的系統來說非常方便。
4、通信速率高，可達10Mbps，受距離增加影響，傳輸速率也會逐漸降低。
5、同鏈路中不同設備可能存在地電位差異，RS-485允許驅動器和接收器之間存在差異，可承受的最大共模電壓是 -7V到 +12V。假如采用不具備寬共模范圍的通信協議，地電位差異可能會導致信號中斷。RS-485最大的優勢就是保證穩定的通信傳輸。
兩者其實是不同層級的關系，Modbus是應用層的一種協議通信，RS-485是物理層的一種標準接口。我們通常所提及的Modbus通信，通常指基于RS-485。任何協議都可以基于RS485傳輸，是否可以實現一主多從，就需要協議層面設計設備地址。
RS-485（目前稱為EIA/TIA-485）是通信物理層的標準接口，RS是Recommend Standard的縮寫，是美國電子工業協會（EIA）在1983年批準了一個新的平衡傳輸標準。
一主多從的實現有兩個條件，第一層是物理層的支持，第二層是應用層的支持，兩者缺一不可。

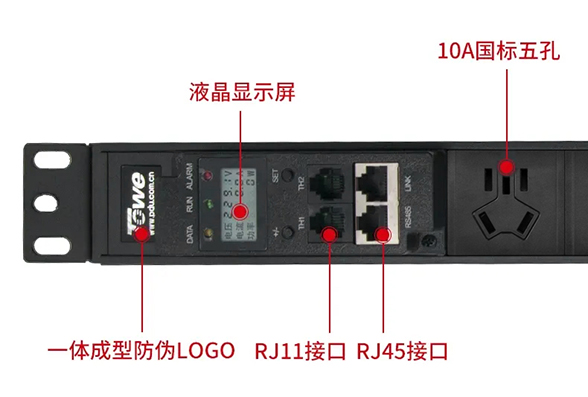

同為科技（TOWE）RS-485 智能PDU插座，可實現數據中心，多機柜多設備鏈式數據信息訪問監測。同為科技（TOWE）智能PDU，表頭模塊嵌入ARM內核處理器，以及專用電量計量芯片，可實現通對PDU供電設備的高精度的檢測計量，數據信息隨時訪問。
在數據中心機房供配電系統中，以RS485通訊接口的智能PDU插座可實現機房設備用電安全數字化管理和集中遠程控制運維，極大降低故障影響，節約人力成本，提升運維效率。
同為科技（TOWE）RS485智能PDU插座，可監控PDU總電流、電壓、功率、頻率、電能等信息，并且可以設置電流告警，能通過串口集中管理，支持按鍵設置地址編號、設置電流上下限、時序上下電，方便嵌入到機房動環管理系統集中管理，滿足機房高效用電管理需求。
智能PDU插座可接駁同為云（TOWE Cloud）物聯網服務平臺統一管理和訪問，解決原來單獨供電無法管理的難題，實現對數據內所有的PDU進行精細化分組管理，權限管理，數據報告生成、告警提示等，實現場景內無人值守，提高工作效率，降低管理成本，實現智能化的運維與管理。?
