數據中心機房機柜選擇PDU或智能PDU的注意事項
時間：2025-09-12閱讀量42
? ? ? ?隨著數字化轉型和云計算的快速普及，數據中心機房作為信息基礎設施的核心，其運行的安全性、穩定性和高效性直接影響著企業的業務連續性。而在機房機柜內部，PDU（電源分配單元）作為電力分配的關鍵組件，扮演著為服務器、網絡設備、存儲設備等提供安全、可靠供電的重要角色。如何在機柜配置中合理選擇合適的PDU或智能PDU，已經成為數據中心設計與運維中的重要課題。
結合實際數據中心機柜的配置案例，深入探討在不同場景下選擇PDU或智能PDU的注意事項。
1
●PDU的基本作用與分類

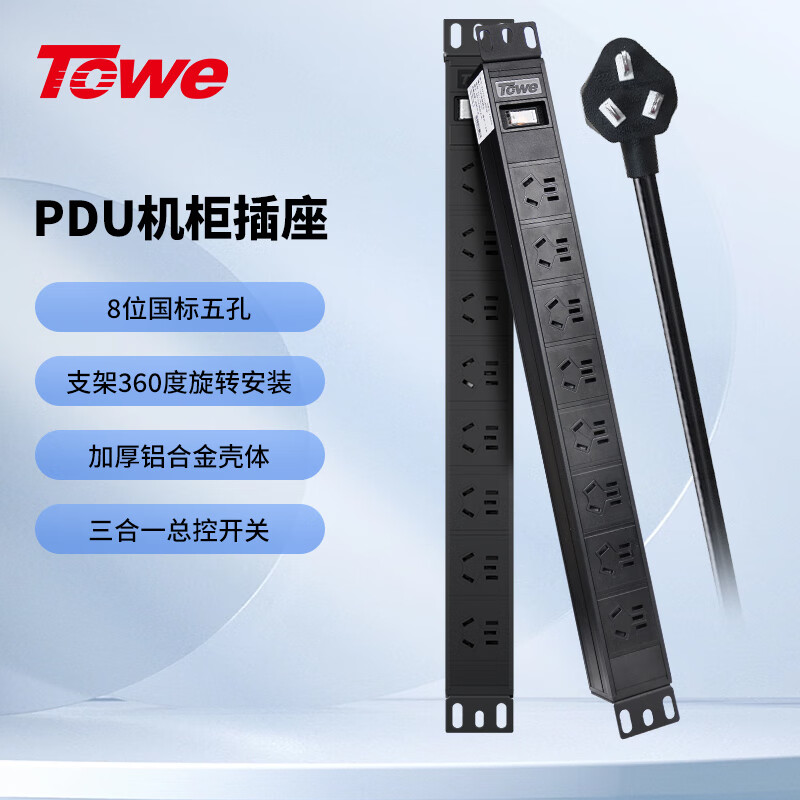

普通PDU
普通PDU（Basic PDU）主要功能是將機房UPS或市電引入的電源分配到機柜內部的各個用電設備。它通常提供多路插座，具有基礎的過載保護功能。適用于對能耗監測、遠程管理要求不高的機柜環境。

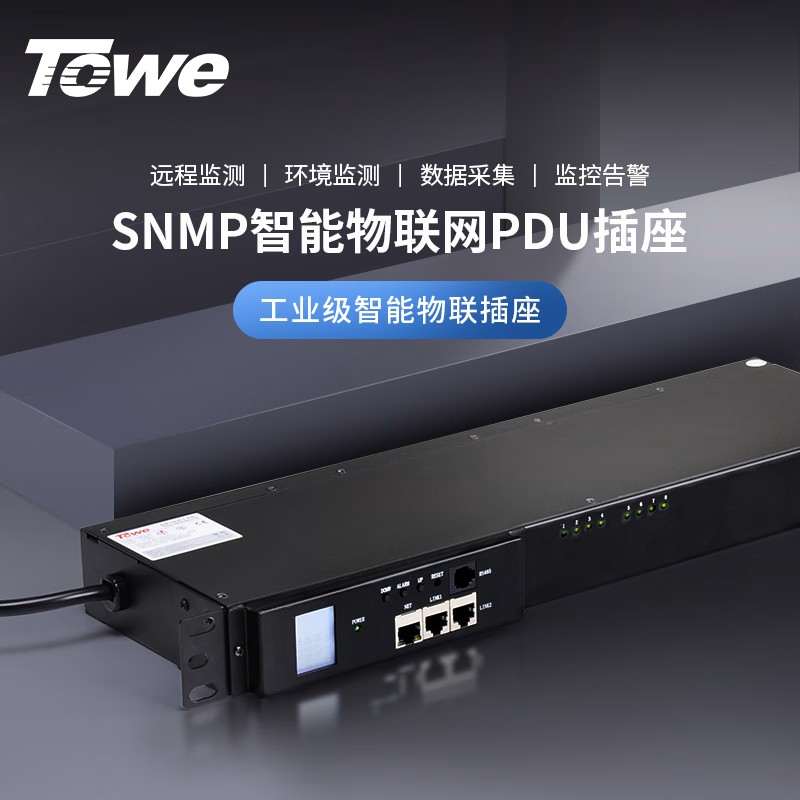

智能PDU
智能PDU（Intelligent PDU）在普通分配的基礎上，增加了電流、電壓、功率、功率因數、環境監測（溫濕度傳感器）、遠程開關控制、告警通知等功能。它能實時采集電力數據，支持遠程運維，是現代數據中心機房趨向使用的主流產品。
2
●數據中心機柜典型配置舉例
案例1：中小型企業機房機柜
配置：
機柜高度：42U
服務器：10臺2U機架式服務器
交換機：2臺核心交換機 + 4臺接入交換機
存儲設備：1臺存儲陣列
負載功率：總功率約6kW
電力需求特點：
功率中等，設備數量不算特別多
主要關注成本與穩定供電
在此場景中，企業預算有限，運維團隊規模不大，對能耗監測和精細化管理需求不強烈。選擇一臺帶有過載保護功能的基礎型PDU即可滿足需求。如果考慮到未來擴展，也可選用帶有限電流監控功能的入門級智能PDU，便于在負載接近滿載時提前預警。
案例2：大型數據中心機柜
配置：
機柜高度：47U
服務器：滿載刀片服務器（例如16個刀片單元，每個雙電源冗余）
存儲設備：2套SAN存儲系統
網絡設備：高性能核心交換機、路由器
負載功率：單柜功率可達15kW-20kW
電力需求特點：
高密度、高功率設備集中
雙電源冗余配置，供電穩定性要求極高
運維人員需實時監控電力情況
此類場景必須選擇智能PDU，并重點關注以下特性：
遠程監控與告警：通過智能PDU的網絡接口，運維人員可實時監控功率、電流、電壓，防止過載。
環境監控：機柜內部溫濕度傳感器可與智能PDU聯動，避免因散熱不良導致宕機。
分支級監測：針對刀片服務器這種高功率設備，需監測每一路輸出電流，防止單路過載。
冗余設計：支持A路、B路電源輸入，確保即使一路電源故障，另一條也能持續供電。
案例3：金融行業機柜
配置：
機柜高度：42U
服務器：6臺數據庫服務器（雙電源冗余）
網絡：多臺核心交換機、防火墻、負載均衡器
負載功率：約8-10kW
電力需求特點：
對業務連續性要求極高
需要精細的能耗監測和遠程管理
在金融行業機房中，智能PDU幾乎是標配。選擇重點：
遠程開關控制：運維人員可在不進入機房的情況下，遠程重啟服務器。
精細化能耗管理：通過智能PDU收集功率因數和有功功率數據，為數據中心的整體能耗優化和PUE（電源使用效率）管理提供依據。
告警聯動：智能PDU可與DCIM（數據中心基礎設施管理系統）聯動，實現異常電力情況的實時告警和自動化運維響應。
案例4：云計算/IDC運營商機柜
配置：
機柜高度：52U（超高密度）
服務器：滿載高密度計算節點
存儲設備：分布式存儲系統
網絡設備：大量高速交換機
負載功率：單柜功率可達20kW以上
電力需求特點
多租戶模式，需要分用戶計量
電力能耗數據需要和運營計費掛鉤
在此類場景下，選擇智能PDU的注意事項：
插口級監測（Outlet Metered/Switched PDU）：支持逐個插口的電流、電壓、功率采集，可精確到租戶級別。
遠程分口控制：支持單個插口的啟停，便于按租戶管理電力。
接口協議兼容性：支持SNMP、Modbus、RESTful? ? ? API等多種協議，方便接入IDC自研的監控系統。
高可靠性與擴展性：應具備冗余電源輸入設計，滿足長期穩定運行需求。
3
●選擇PDU或智能PDU的關鍵注意事項
①功率容量匹配
根據機柜內設備的實際功耗選擇PDU額定電流與電壓。
對于高密度機柜，建議選用32A以上、三相供電的PDU，以減少電纜數量并提高效率。
②插位數量與類型
常見有國標五孔、IEC C13、IEC C19插座。
高性能服務器和刀片服務器通常需要C19接口，而普通交換機可用C13。
應根據機柜內設備電源接口類型合理搭配。
③冗余與可靠性
核心機柜建議選擇雙路輸入PDU（A路、B路），保證電源冗余。
選擇具有過載保護、浪涌保護功能的產品，提升整體供電安全性。
④監控與管理能力
普通PDU適合預算有限、設備簡單的場景。
智能PDU適合對能耗監控、遠程管理、告警聯動有需求的機房。
IDC、金融行業必須考慮帶有插口級監控和遠程控制功能的型號。
⑤環境與擴展功能
智能PDU可外接溫濕度、煙霧、門磁等傳感器，提升機柜環境可視化水平。
對于未來有擴展需求的企業，應選擇支持升級或模塊化擴展的智能PDU。
在數據中心機柜的電力分配中，PDU不僅僅是“插排”，而是承載設備穩定運行的關鍵。
對于中小企業機柜，普通PDU足以滿足需求，兼顧性價比。
對于大型數據中心、金融行業、云計算IDC，智能PDU幾乎成為必選項，能夠提供遠程管理、精細監控和能耗優化。
選擇PDU時，必須結合機柜內的真實配置和業務特點，從功率容量、插位類型、冗余需求、監控功能等方面進行綜合考量。
通過合理選擇PDU或智能PDU，企業不僅能提升機房的運行效率與安全性，更能為未來的擴展、能耗管理和智能運維打下堅實基礎。
