SPD為什么需要分級保護？——建筑電源防雷系統設計全解析
時間：2026-05-26閱讀量18
在現代建筑配電系統中，SPD（Surge Protective Device，電涌保護器）已經成為不可缺少的重要設備。從數據中心到醫院，從商業綜合體到工業廠房，越來越多項目開始重視浪涌防護體系建設。然而在實際工程中，很多用戶仍然存在一個誤區：認為安裝一個SPD就能解決所有雷擊與浪涌問題。事實上，真正有效的防雷系統，并不是"單點防護"，而是"分級保護"。
尤其對于現代智能建筑而言，僅靠單一SPD已經無法滿足復雜配電系統的防護需求。只有建立完整的多級SPD防護體系，才能真正降低浪涌對設備造成的影響。
因此，"SPD分級保護"已經成為現代建筑電氣設計中的核心理念之一。
什么是SPD分級保護
所謂SPD分級保護，是指根據建筑配電系統不同位置、不同浪涌能量等級以及設備耐壓能力，分別配置不同類型的SPD。
其核心邏輯是："逐級泄放、逐級限壓"。簡單來說：大能量雷電流由前級SPD負責泄放。后級SPD進一步降低殘余電壓。最終實現對精密設備的安全保護。這也是現代建筑防雷設計中的標準做法。
（分級保護的主要依據標準包括：GB 50057—2010《建筑物防雷設計規范》、GB 50343—2012《建筑物電子信息系統防雷技術規范》、GB/T 18802.1—2020《低壓電涌保護器（SPD）性能要求和試驗方法》以及IEC 61643系列國際標準。 在工程實踐中，SPD分級常見兩種稱呼體系：I級/II級/III級（Class I/II/III，對應Type 1/2/3）和B級/C級/D級，兩者對應關系為——I級（B級/Type 1）、II級（C級/Type 2）、III級（D級/Type 3），本文主要采用I/II/III級表述。）
為什么單個SPD無法解決全部問題？
很多用戶會問：既然SPD能防雷，為什么還要分級？原因在于，雷電能量極大。任何SPD都有自身極限能力。如果讓一個SPD同時承擔：大電流泄放、精細限壓往往無法兼顧。例如：一級SPD雖然泄流能力強，但殘壓較高。而三級SPD雖然限壓效果好，卻無法承受大能量雷電流。因此必須，“前級抗沖擊，后級做精細保護”。
雷電浪涌是如何進入建筑系統的？
現代建筑中的浪涌來源十分復雜。主要包括：
1. 直擊雷
雷電直接擊中：建筑物、電力線路、金屬設施形成巨大雷電流。
2. 感應雷
即使沒有直接雷擊，附近落雷也會通過電磁感應在線路中形成高壓浪涌。這是最常見情況。
3. 電網操作浪涌
例如：斷路器切換、變壓器投切、大型設備啟停
都會形成瞬態過電壓。
4. 地電位反擊
雷電流進入接地系統后。可能形成地電位升高。導致設備之間出現電位差。
在數據中心環境中，很多設備耐壓能力較低，尤其是服務器電源、網絡交換機以及精密UPS系統，對于浪涌十分敏感，因此SPD已成為標準配置。
SPD分級保護通常分為哪幾級？
在現代建筑系統中，SPD通常分為：
一級SPD
二級SPD
三級SPD
部分特殊系統還會增加信號SPD。
一級SPD（Class I / Type 1）
一級SPD主要安裝于，建筑總配電入口。其核心任務是，泄放大能量雷電流。
通常用于：建筑總配電柜、變壓器低壓側、戶外配電系統。
一級SPD的特點

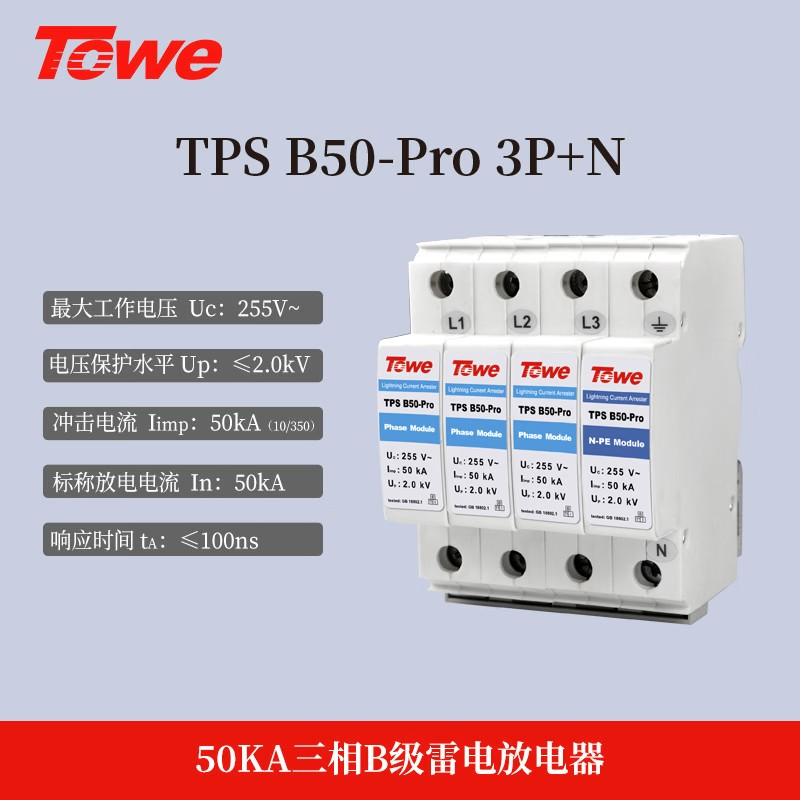

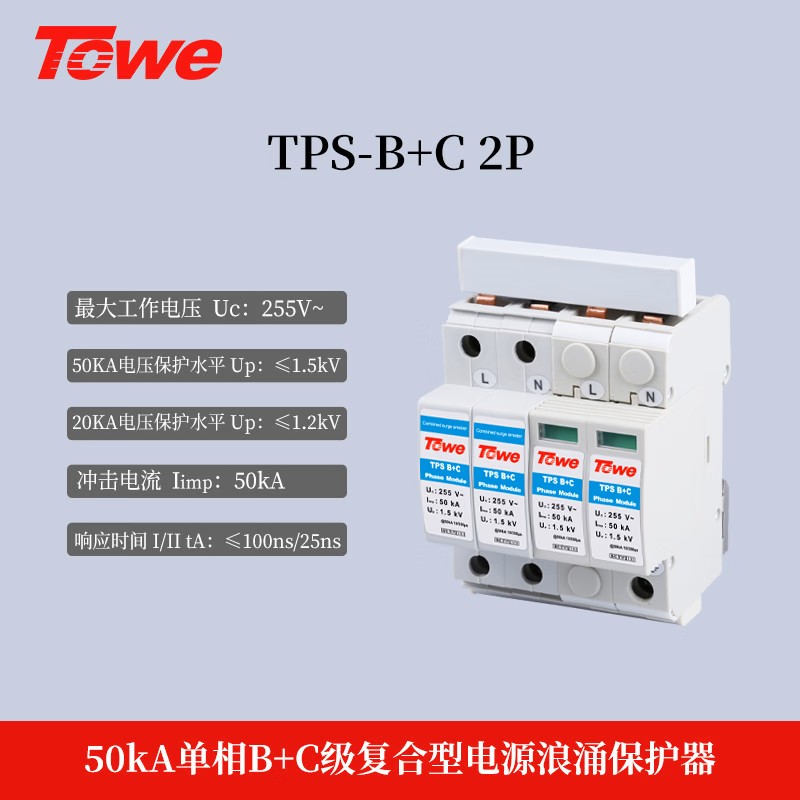

放電能力強，采用10/350μs波形測試，模擬真實雷擊電流。 核心指標為沖擊電流Iimp，根據標準要求每極Iimp ≥ 12.5kA。工程中常見Iimp值為25kA、50kA，對應的Imax（8/20μs波形）可達100kA及以上。以同為科技TPS-B50 pro 3P+N產品為例，其Iimp為50kA。電壓保護水平Up ≤ 2.0kV。雖然泄流能力強，但殘壓相對較高，因此不能直接保護精密設備。
一級SPD適用于哪些場景？
例如：數據中心總進線、工業園區、醫院、商業綜合體、雷暴高發區域
二級SPD（Class II / Type 2）
二級SPD主要用于，建筑內部配電系統。安裝位置通常包括：樓層配電柜、UPS輸入柜、車間配電柜。其核心作用是：進一步降低浪涌能量。
二級SPD的特點

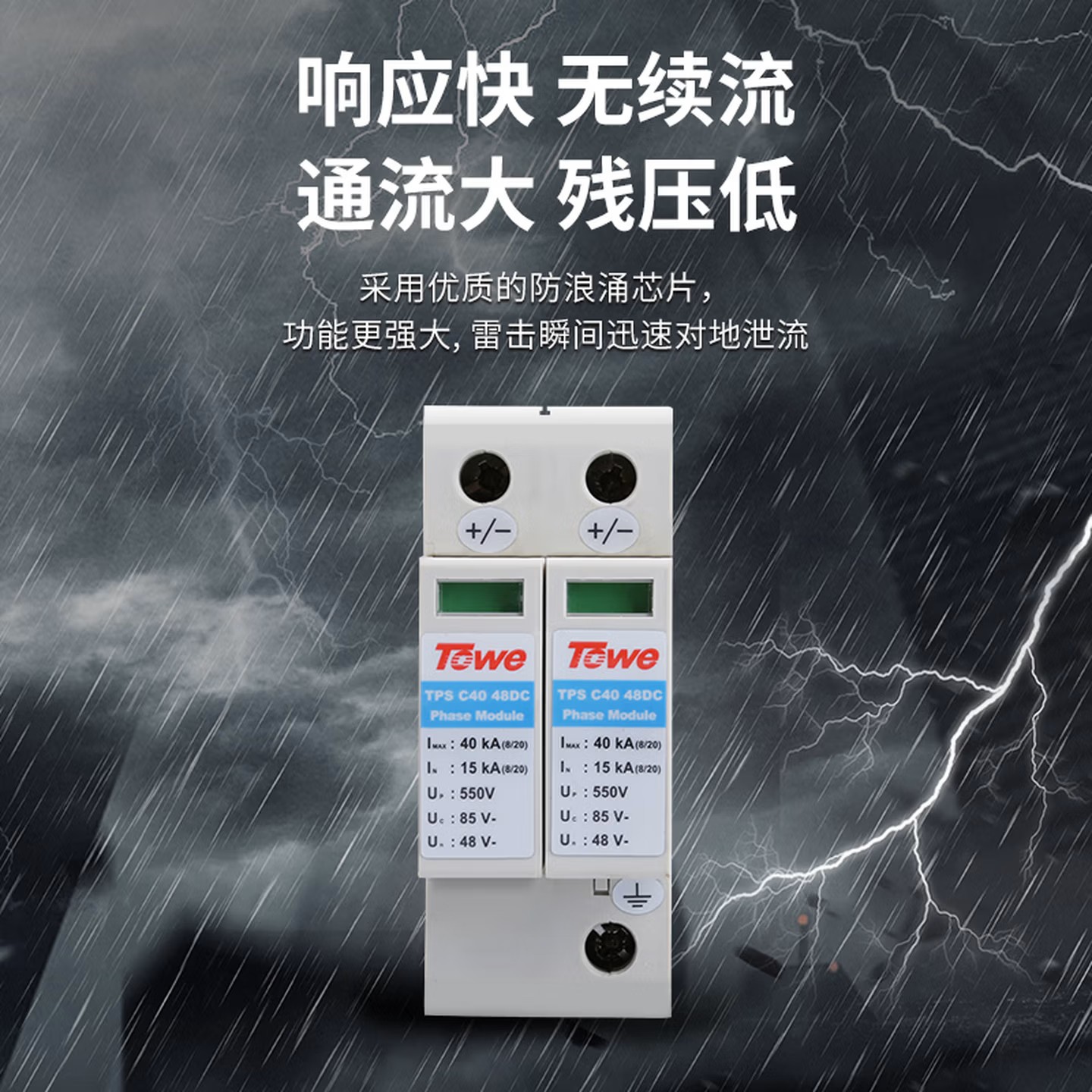

泄流能力適中，采用8/20μs波形測試。標稱放電電流In常見為20~40kA，最大放電電流Imax為40~80kA（Imax通常等于In的2倍）。 同為科技C40系列即屬于此級別。 電壓保護水平Up ≤ 1.5kV。相比一級SPD殘壓更低，適合保護普通電氣設備。應用最廣泛，大多數商業建筑主要采用二級SPD。
三級SPD（Class III）
三級SPD屬于精細保護設備。通常安裝于：設備前端。例如： 服務器、精密儀器、醫療設備、控制系統。其核心目標是：將殘壓降低至設備安全范圍。
三級SPD的特點

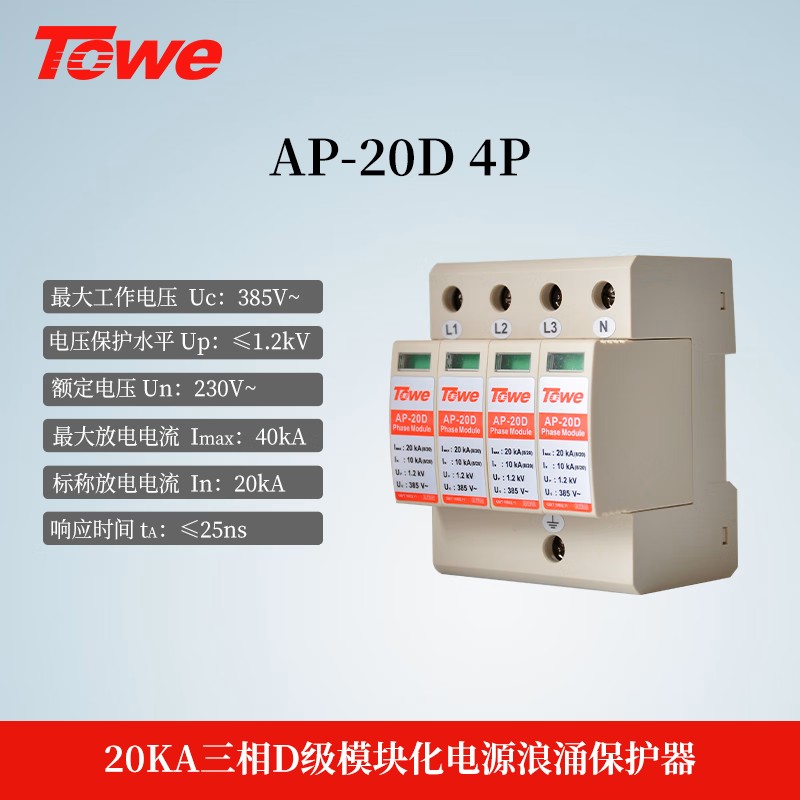

限壓能力最強，電壓保護水平Up ≤ 1.0kV，可滿足精密設備的安全保護要求。泄流能力較小，不適合承受大雷電流。接近設備安裝，距離越近保護效果越好。同為科技AP-20D 4P型號即為三級SPD，標稱放電電流20kA。三級SPD的殘壓梯度可歸納為：一級Up ≤ 2.5kV → 二級Up ≤ 1.5kV → 三級Up ≤ 1.0kV，呈逐級遞減關系，確保過電壓能量逐級衰減。
為什么現代建筑必須采用多級SPD？
隨著建筑智能化程度提高，系統中的電子設備越來越多。例如：網絡交換機、服務器、智能照明、安防系統、樓宇自控、醫療設備，這些設備耐壓能力普遍較低。如果僅安裝一級SPD，雖然大電流被泄放。但剩余殘壓依然可能損壞設備。因此必須通過"一級粗保護 + 二級細保護 + 三級精保護"形成完整體系。
SPD分級之間為什么需要距離配合？
SPD之間并不是簡單串聯。不同級別之間需要，能量協調。
兩級SPD之間的線路距離要求取決于SPD類型。當上一級為電壓開關型SPD時，開關型至限壓型之間的距離不宜小于10m；當兩級均為限壓型SPD時，之間距離不宜小于5m。 即一級（開關型）與二級（限壓型）：線路長度不小于10m
二級（限壓型）與三級（限壓型）：線路長度不小于5m。如果距離不足，需增加退耦裝置（如退耦電感）。否則前后級SPD可能無法正確協調動作。
若SPD具備能量自動配合功能，則SPD之間的線路長度可不受上述限制。
典型建筑SPD配置方案
1. 數據中心
總配電柜：安裝一級SPD（Iimp ≥ 12.5kA，10/350μs）
UPS輸入柜：安裝二級SPD（In ≥ 20kA，8/20μs）
服務器機柜：安裝三級SPD（Up ≤ 1.0kV）
網絡系統：增加RJ45信號SPD
2. 醫院
醫院設備精密程度高。通常需要：
電源SPD（多級）
醫療隔離保護
信號SPD
綜合部署。
3. 商業綜合體
主要保護：
電梯
安防系統
智能照明
消防系統
4. 工業廠房
需重點保護：
PLC
變頻器
工業網絡
SPD分級保護中的典型錯誤
很多項目雖然安裝SPD，但依然頻繁故障。主要問題包括：
1. 只安裝一級SPD
這是最常見錯誤。一級SPD無法保護精密設備。
2. SPD參數配置錯誤
例如：Uc（最大持續工作電壓）選型過低，容易導致SPD長期老化甚至失效。正確選型原則為：Uc ≥ 1.1 × 系統額定電壓。以220/380V系統為例，單相Uc應≥253V，三相Uc應≥440V，并建議留有1.1~1.2倍裕度。若供電電壓偏差超過10%或存在諧波影響，還應進一步提高Uc值。
3. 接地不規范
SPD效果高度依賴接地系統。
?一般建筑物聯合接地電阻宜≤4Ω；數據中心、通信機房等重要場所，根據GB 50174建議接地電阻≤1Ω。 此外，SPD接地線應盡量短而直，長度宜≤0.5m，以減小感應阻抗。
4. 忽略信號線路防雷
很多設備故障實際上來自：
網線
RS485
視頻線路
而非電源線路。
為什么現代機房越來越重視SPD系統？
過去很多項目只關注UPS與供電容量。但隨著云計算、AI服務器、邊緣計算快速發展。設備密度越來越高，一次浪涌故障造成的損失也越來越大。因此SPD系統已經從"輔助配置"變成"基礎設施"。
SPD未來的發展趨勢
未來SPD將向：
智能化
在線監測
模塊化維護
云平臺管理
方向發展。
部分高端SPD已經支持：
溫度檢測
漏電監測
壽命分析
遠程告警
適用于智慧建筑運維系統。
為什么完整SPD體系比單個產品更重要？
真正可靠的防雷系統，核心并不是某一個SPD產品。而是完整系統設計。
包括：
配電結構
接地系統
等電位連接
SPD分級配置
信號線路保護
只有整體協調，才能真正降低浪涌風險。
隨著現代建筑不斷向數字化、智能化方向發展，電子設備對于供電穩定性的要求也越來越高。
而雷擊浪涌與瞬態過電壓，已經成為影響系統穩定運行的重要因素之一。
SPD分級保護作為現代建筑防雷體系中的核心設計理念，不僅能夠有效降低設備故障率，更能夠提升整個建筑電氣系統的安全性與連續運行能力。
尤其在數據中心、醫院、智能樓宇以及工業園區等場景中，建立完整的多級SPD防護體系，已經成為現代電氣工程建設中的基礎要求。
