光伏電站SPD如何選型？——新能源系統浪涌保護解決方案解析
時間：2026-05-26閱讀量22
隨著“雙碳”戰略持續推進，光伏發電、儲能系統以及新能源微電網正在快速普及。從大型地面光伏電站到工商業分布式屋頂，再到戶用光伏系統，新能源項目建設規模不斷擴大。
然而，在光伏系統長期運行過程中，一個經常被忽視的問題正在逐漸暴露——雷擊浪涌與瞬態過電壓。
尤其在山區、高原、空曠地帶建設的光伏電站，由于組件面積大、線路長、設備分散，極易受到雷擊感應以及電網浪涌影響。很多項目在運行幾年后，逐漸出現：
?逆變器故障
?匯流箱損壞
?通訊異常
?監控系統失靈
?組串掉線
?發電效率下降
其中相當一部分問題，都與浪涌防護不足有關。
因此，SPD（電涌保護器）已經成為現代光伏系統中的重要組成部分。特別是在直流側與交流側同時部署SPD，已經成為新能源行業中的標準化建設方案。
為什么光伏系統更容易受到雷擊浪涌影響？
相比傳統建筑配電系統，光伏系統具有更加明顯的“開放性”。其典型特點包括：室外長期運行、金屬組件面積大、線路距離長、接地結構復雜、分布范圍廣。這些因素都會增加雷擊感應風險。
特別是在雷暴頻繁地區，光伏系統實際上相當于一個大型“感應天線”。即使沒有直接雷擊，也可能因為附近落雷而產生高能量浪涌。
光伏系統中的浪涌主要來自哪里？
1. 直擊雷
雷電直接擊中：光伏組件、支架系統、匯流箱、配電線路。會形成巨大瞬態電流，這種情況破壞性極強，雷電直接擊中光伏組件、支架系統、匯流箱或配電線路時，會產生數十至數百千安的巨大瞬態電流。
重要提醒：SPD（電涌保護器）的標稱放電電流通常為20kA~40kA，最大放電電流一般不超過80kA，無法獨立承受直擊雷的全部能量。直擊雷防護必須依靠外部防雷系統（接閃針、避雷帶、引下線、接地網）。SPD作為內部防雷措施，主要作用是限制感應雷及經外部防雷系統分流后的剩余浪涌電壓，保護設備絕緣。
因此，光伏電站應首先建設完整的外部防雷系統，再按規范配置多級SPD。
2. 感應雷
這是最常見情況，即使雷擊發生在附近區域，也可能通過電磁感應在線纜中形成高壓浪涌。尤其：長距離直流線路、室外橋架、金屬支架，更容易產生感應電壓。
3. 電網切換浪涌
光伏系統并網運行時,電網波動、斷路器切換以及變壓器投切，也會產生瞬態過電壓。
4. 儲能系統切換沖擊
在新能源儲能系統中，PCS、BMS以及儲能逆變器切換時，同樣可能形成浪涌。

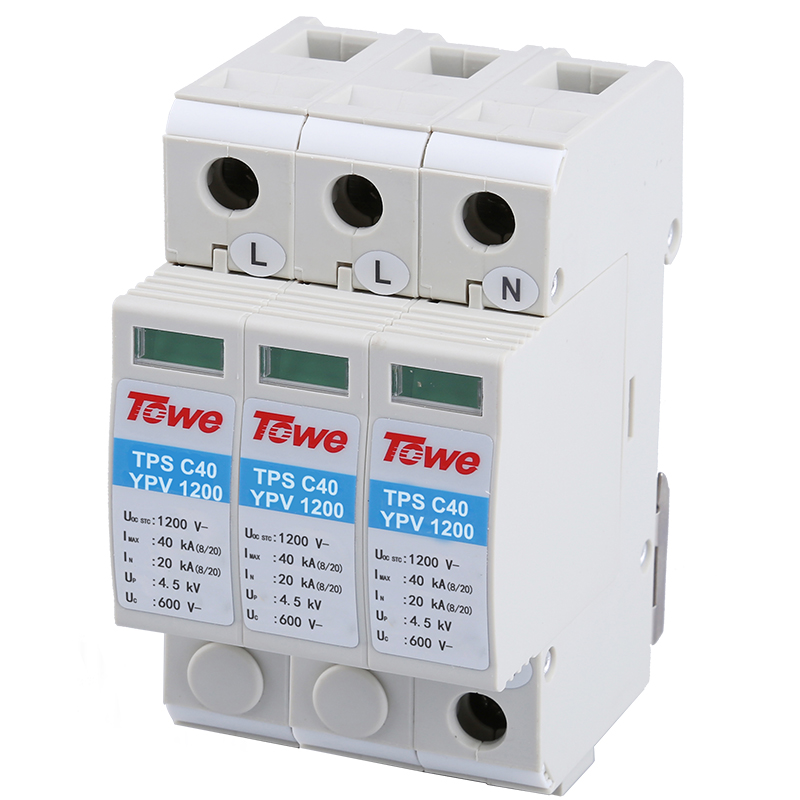

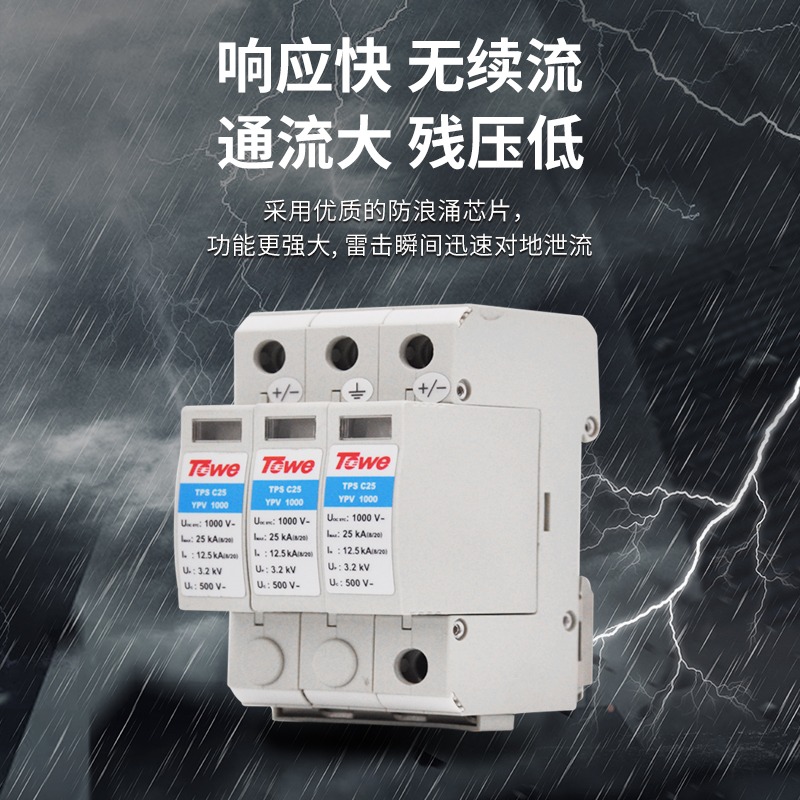

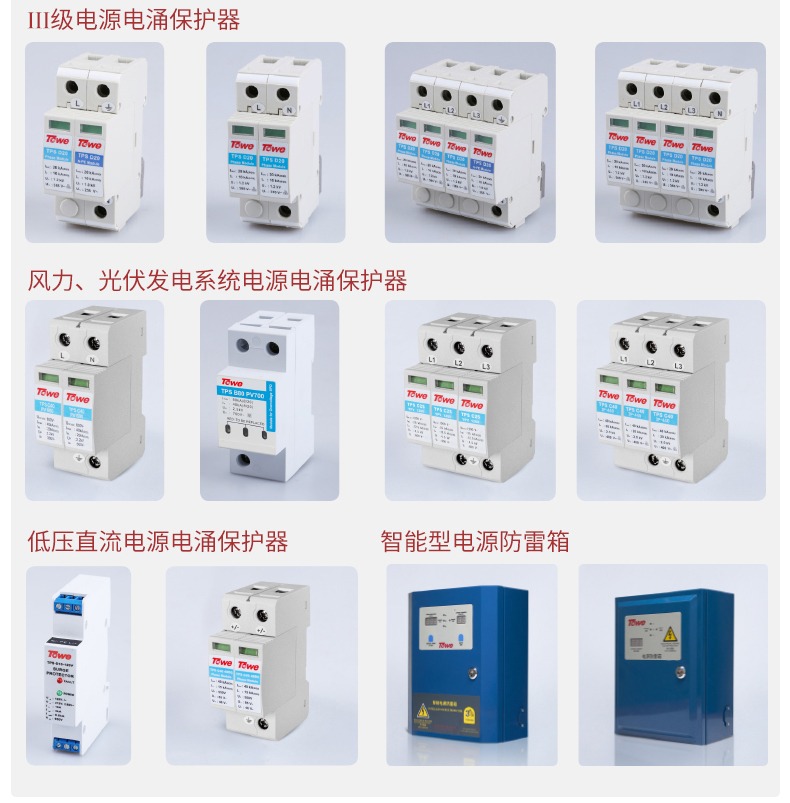

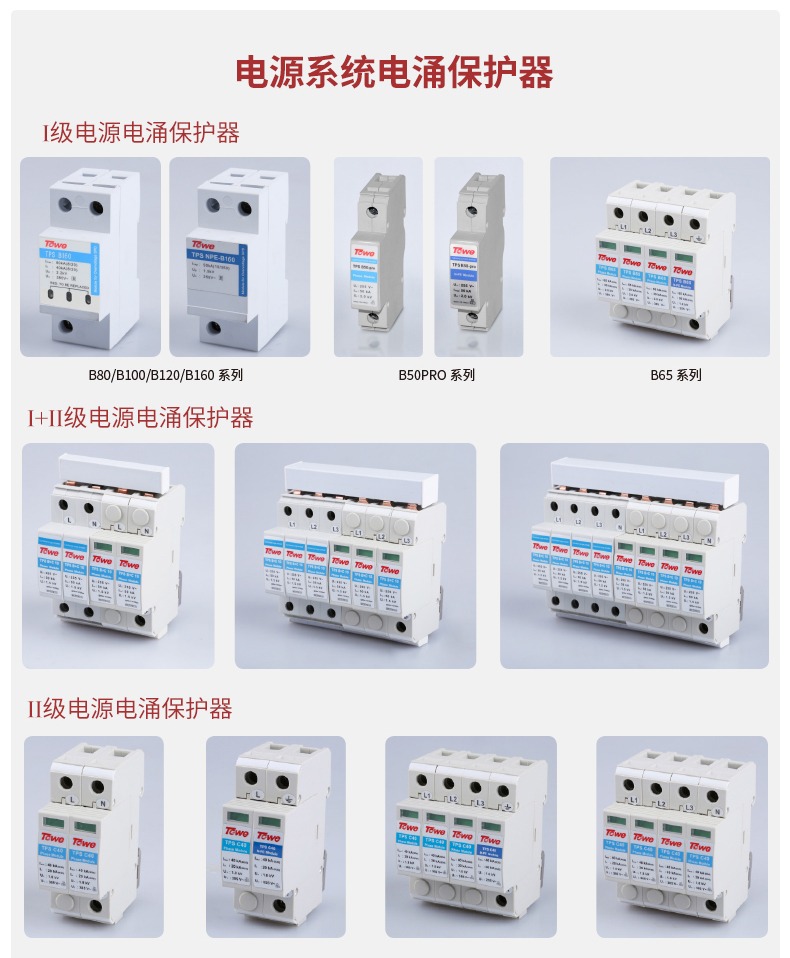

什么是光伏SPD？
光伏SPD是一種專門針對新能源系統設計的浪涌保護器。與普通交流SPD不同，光伏SPD主要針對直流高壓系統設計。其主要作用是：在浪涌進入設備前，快速將能量泄放至接地系統。從而保護，光伏組件、匯流箱、逆變器、儲能設備、通訊系統，避免設備損壞。
光伏SPD與普通SPD有什么區別？
很多工程項目誤以為，普通交流SPD也能用于光伏系統，實際上兩者差異很大。
1. 工作電壓不同
普通SPD，主要用于AC220V/380V系統。而光伏系統直流電壓通常：DC600V、DC1000V、DC1500V。因此必須使用專用DC SPD。
2. 滅弧能力要求更高
直流系統不像交流系統存在過零點。因此電弧更難熄滅。這對SPD內部結構要求更高。
3. 溫度環境更復雜
光伏系統長期暴露于，高溫、紫外線、潮濕、沙塵，環境可靠性要求更高。
4. 使用壽命要求更高
很多光伏項目設計壽命，超過25年。SPD必須具備長期穩定運行能力。
光伏SPD的典型技術參數解析
1. 最大持續工作電壓Uc
常見規格：DC600V、DC1000V、DC1500V。當前主流大型電站多采用，DC1500V系統。
實際選型時，Uc應≥光伏組串最大開路電壓（需考慮低溫系數）。例如標稱1500V的系統，在低溫下開路電壓可能升至1600V以上，此時應選用Uc≥1600V的SPD，而非簡單地取DC1500V。
2. 標稱放電電流In
常見：20kA、40kA。大型光伏項目通常建議：≥20kA。
3. 最大放電電流Imax
通常40kA以上。雷暴頻繁地區可選更高規格。
4. 電壓保護水平Up
Up越低，保護效果越好。但需兼顧系統兼容性。
5. 響應時間
通常≤25ns。快速響應可降低設備受損風險。該指標主要針對壓敏電阻型SPD。對于氣體放電管或組合型SPD，響應時間可能為100ns級。光伏直流側推薦使用壓敏電阻型或復合型SPD，響應時間≤25ns是合理的。
光伏系統中的SPD安裝位置
完整光伏系統通常需要：“多級防雷”。
1. 匯流箱SPD
安裝于：光伏組件匯流箱內部。主要保護：組串線路。通常采用：DC SPD。
2. 逆變器直流側SPD
這是最關鍵位置之一，用于保護逆變器輸入端。因為逆變器內部電子器件非常敏感。
3. 逆變器交流側SPD
防止交流側浪涌進入設備。通常采用：AC SPD。
4. 配電柜SPD
在并網柜及低壓配電系統中部署，實現整體防護。
5. 通訊SPD
現代光伏系統大量依賴：RS485、Ethernet、光纖通訊。因此通訊線路同樣需要SPD保護。
為什么逆變器最怕浪涌？
逆變器屬于光伏系統核心設備。其內部包含：IGBT模塊、DSP控制板、 MCU系統、高頻開關電路。這些元件耐壓能力有限。一旦浪涌進入，容易導致，功率模塊擊穿、主板損壞、通訊故障、發電停機。而逆變器維修成本通常較高，因此SPD對于逆變器保護尤為重要。
典型光伏項目應用案例
某工商業屋頂光伏項目
項目容量：5MW。系統采用：DC1000V方案。項目運行一年后，雷雨季頻繁出現：逆變器報警、通訊掉線、 匯流箱損壞。
經現場檢測發現，主要原因是：直流側未配置完整SPD系統。后續整改方案包括，匯流箱增加DC SPD、逆變器直流輸入端部署SPD、并網柜增加交流SPD、RS485通訊線路增加信號SPD。整改后，系統運行穩定性明顯提升，逆變器故障率顯著下降。
儲能系統為什么也需要SPD？
隨著儲能行業快速發展，儲能柜、PCS系統以及BMS控制器同樣面臨浪涌風險。特別是：大功率PCS、長距離電纜、室外儲能柜，都容易受到感應雷影響。儲能系統中的SPD通常包括：電池側SPD、PCS交流SPD、通訊SPD，形成完整防護體系。
光伏SPD選型中的幾個關鍵問題
1. 系統電壓必須匹配
SPD電壓選型錯誤，可能導致：長期發熱、SPD失效、系統誤動作。
2. 必須關注直流滅弧能力
普通交流SPD不能替代DC SPD，否則存在安全風險。直流系統無電流過零點，若SPD內部采用氣體放電管，在浪涌過后可能產生續流無法熄滅，導致SPD起火。因此光伏直流SPD常采用壓敏電阻串聯氣體放電管或專用無續流壓敏電阻方案。
3. 接地系統必須規范
光伏SPD效果高度依賴接地。通常要求：接地電阻≤4Ω，一般要求≤4Ω，大型地面電站建議≤1Ω。
4. 戶外環境需高防護等級
建議：IP65以上。適應長期室外運行。
為什么越來越多新能源項目開始重視SPD？
早期很多光伏項目，更關注組件效率與發電收益。而隨著項目規模擴大，設備穩定性逐漸成為核心問題。尤其大型電站中，一次逆變器故障造成的停機損失巨大。因此SPD已經從：“附加配置”，逐漸變成：“標準配置”。
未來新能源SPD的發展趨勢
未來SPD將更多向，智能監測、在線告警、模塊化維護、云平臺接入方向發展。特別是在，光儲一體化、微電網、AI能源管理的場景中。SPD將不僅僅是保護器件，更是智能運維體系的一部分。
隨著新能源產業不斷發展，光伏系統的運行穩定性正變得越來越重要。
而浪涌防護作為保障系統安全運行的重要環節，也正在受到越來越多項目方與運維單位重視。
合理部署光伏SPD，不僅能夠降低逆變器與匯流箱故障率，更能夠有效提升整個新能源系統的長期運行可靠性。
尤其在大型地面電站、工商業屋頂以及儲能系統中，建立完整的SPD防護體系，已經成為現代新能源工程建設中的基礎要求。
