數據中心低壓配電系統如何選擇SPD——模塊化防雷器應用解析
時間：2026-05-26閱讀量32
隨著數據中心、智能樓宇以及工業自動化系統對供電穩定性的要求不斷提高，電源系統中的浪涌防護問題已經成為配電設計中的重點內容。尤其在服務器機房、IDC中心、UPS配電柜以及弱電總配電系統中，由雷擊、電網切換、大型設備啟停等原因引發的瞬態過電壓，往往會直接影響設備運行穩定性，嚴重時甚至導致服務器宕機、交換機損壞以及數據丟失。
在此背景下， SPD（Surge Protective Device，電涌保護器）正在成為現代低壓配電系統中應用最廣泛的一類浪涌防護產品。相比傳統固定式防雷器，模塊化SPD在維護便捷性、擴展性以及運行可靠性方面具備更明顯優勢，尤其適用于長期連續運行的數據中心場景。
SPD即電涌保護器，其主要功能是在雷電流或瞬態過電壓進入配電系統時，通過內部非線性元件迅速導通，將浪涌電流泄放至接地系統，從而保護后端設備。
模塊化SPD通常采用可插拔結構設計，核心保護模塊與底座分離，支持在線快速更換。這種結構特別適合數據中心、通信機房等無法長時間停電維護的場景。
常見模塊化SPD包括：單相SPD、三相SPD、 一級電源SPD、二級電源SPD、Class I/Class II復合型SPD、40kA/60kA/80kA浪涌保護器。
SPD的核心工作原理
SPD內部通常采用MOV壓敏電阻、熱脫扣保護機構等組成。當正常電壓運行時，SPD處于高阻狀態，不影響系統供電。當線路出現瞬態浪涌時，SPD內部壓敏元件快速導通，將浪涌能量引入PE接地端。
其響應時間通常小于25ns，可有效限制過電壓幅值。
常見浪涌來源包括：雷擊感應過電壓、電網切換沖擊、UPS切換浪涌、變頻器啟停、大功率空調系統啟動、柴油發電機切換
在數據中心環境中，很多設備耐壓能力較低，尤其是服務器電源、網絡交換機以及精密UPS系統，對于浪涌十分敏感，因此SPD已成為標準配置。
同為科技 SPD技術參數解析

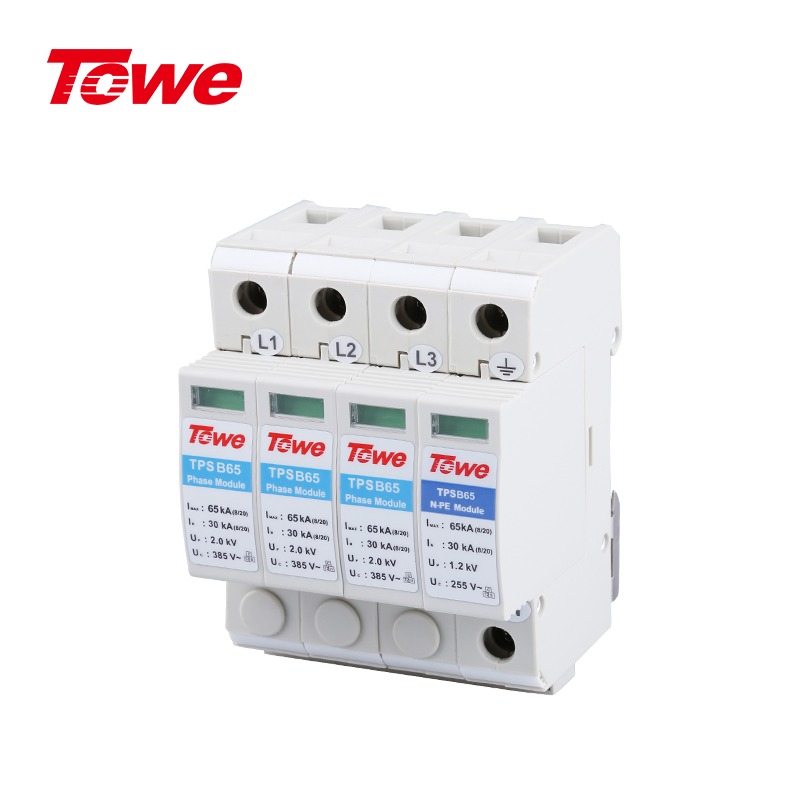

以常見三相四線40kA模塊化SPD為例，其主要技術參數如下：
1. 最大持續工作電壓Uc
常見規格：275V、320V、385V。在380/220V TN-S系統中，L-N保護最常用Uc=275V，既能滿足長期耐壓要求，又可獲得較低的電壓保護水平。385V通常用于L-PE或相間保護，以及部分IT、TT系統場景。選型時需根據具體接地形式和被保護模式確定，避免盲目選高。
2. 標稱放電電流In
常見規格：20kA、40kA、 60kA。
In代表SPD能夠承受多次（如15次）標準8/20μs浪涌電流沖擊而不損壞的能力。
對于：普通商業建筑、小型機房、智能樓宇。通常40kA已能滿足要求。
3. 沖擊放電能力與最大放電電流
一級SPD（Class I）的核心參數為沖擊電流Iimp（10/350μs），總配電柜通常要求Iimp≥25kA。對于二級SPD（Class II），則關注標稱放電電流In和最大放電電流Imax（8/20μs），UPS輸入柜等位置建議Imax≥40kA。
4. 電壓保護水平Up
Up越低：對后端設備保護越好。一般要求，≤1.8kV；高端機房要求≤1.5kV。這對于服務器、存儲設備尤為關鍵。
5. 響應時間
模塊化SPD響應速度通常：≤25ns。模塊化SPD響應速度通常≤25ns，能將過電壓快速限制在安全范圍內。
SPD在數據中心的應用
傳統固定式SPD存在幾個明顯問題：更換困難、無法在線維護、老化不易發現、配電柜維護成本高。而模塊化SPD具有以下優勢：
1. 熱插拔維護
這是模塊化SPD最大的優勢之一。在不停電情況下：可快速更換失效模塊。對于7×24小時運行的數據中心尤為重要。
2. 故障狀態可視化
多數模塊化SPD配備：綠色正常窗口、紅色故障窗口，運維人員可快速識別狀態。部分高端產品還支持：遙信報警、RS485監控、后臺告警。適用于智能機房。
3. 擴展靈活
隨著數據中心擴容：可快速增加SPD模塊。無需整體更換設備。
4. 維護成本低
相比整體更換SPD：僅更換模塊即可恢復運行。大幅降低維護費用。
SPD在數據中心中的安裝位置
完整的數據中心防雷系統通常分為三級保護。
一級SPD

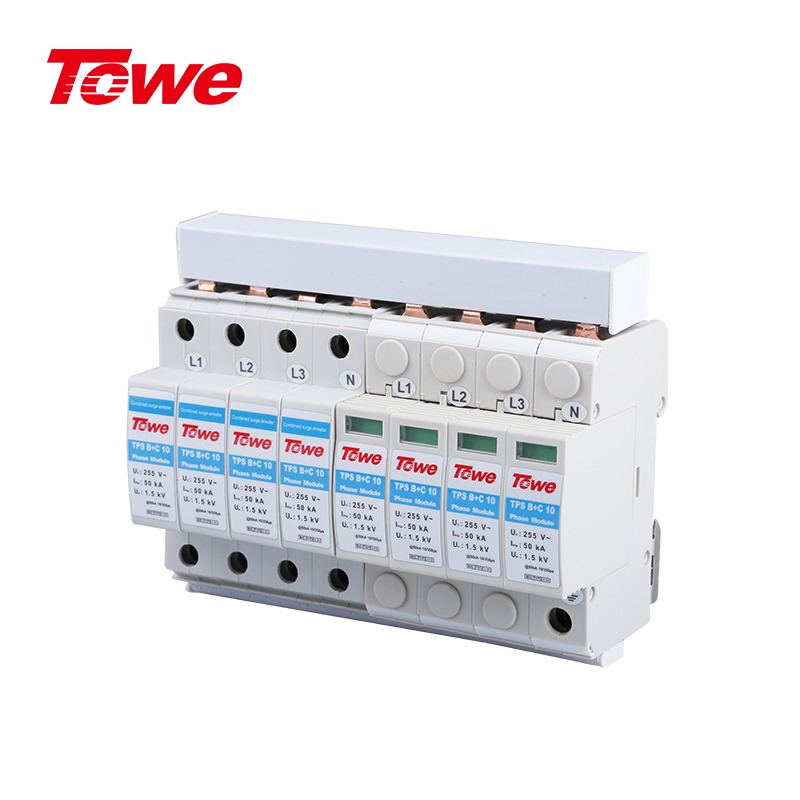

安裝位置：低壓總配電柜。主要泄放大能量雷電流。通常采用：Class I或Class I+II SPD。
二級SPD
安裝位置：UPS輸入柜、樓層配電柜。進一步降低浪涌能量。通常采用：40kA模塊化SPD。
三級SPD
安裝位置：服務器機柜、精密設備前端。實現精細保護。
典型應用案例分析
某互聯網數據中心項目
項目位于華東地區。機房面積：約3000平方米服務器數量：超過1200臺。項目初期曾頻繁出現：UPS告警、交換機網口損壞、精密空調控制器異常。經檢測發現，主要原因是：雷暴天氣期間配電系統存在較強感應浪涌。后續整改方案包括：
總配電柜安裝Iimp（10/350μs）≥25kA的一級SPD（或Class I+II復合型SPD，其Imax為80kA）。UPS輸入端增加40kA模塊化SPD、網絡系統部署RJ45信號SPD、機柜末端增加精細保護SPD。整改后，設備故障率明顯下降。連續兩個雷雨季未再出現批量設備損壞情況。
SPD在智能樓宇中的擴展應用
除了數據中心外，SPD還廣泛應用于：
智能建筑
例如：BA樓宇自控、智能照明、安防監控、門禁系統
醫療系統
醫院CT、MRI等設備對電源質量要求極高。SPD可有效降低設備誤動作風險。
工業自動化
PLC系統、變頻器以及工業交換機同樣需要浪涌保護。特別是大型制造工廠。
新能源系統

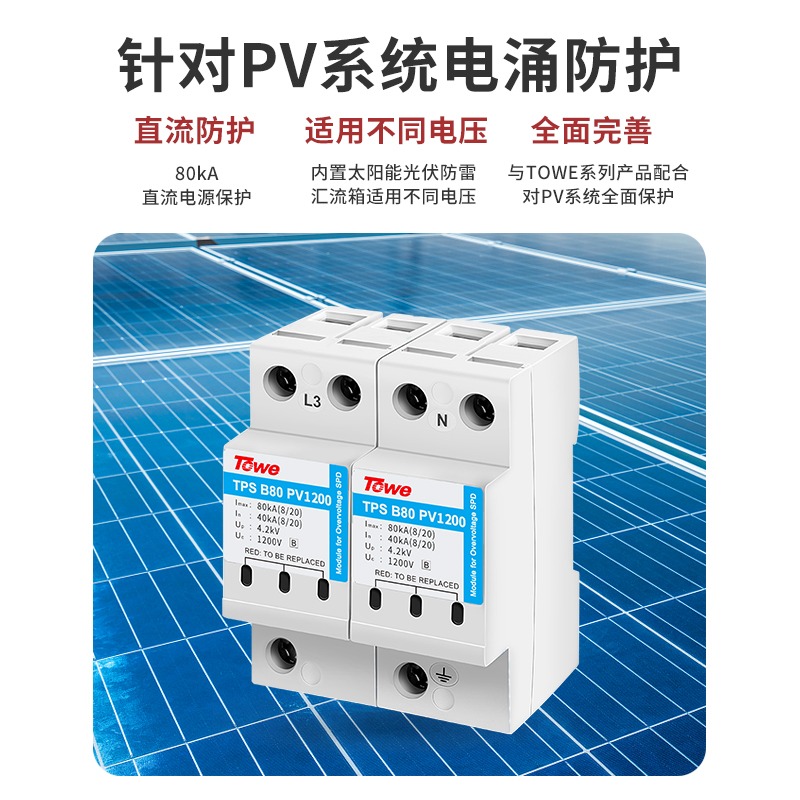

在光伏逆變器交流側配電中，模塊化SPD同樣屬于標準配置。
SPD選型中的幾個關鍵問題
1. 是否需要遙信功能？
對于無人值守機房：建議配置遙信SPD。可接入動環監控平臺。
2. 是否需要后備保護？
SPD前端通常需配置：熔斷器、小型斷路器。用于短路保護。
3. 接地是否達標？SPD效果高度依賴接地系統。
通常要求：接地電阻≤4Ω。高等級機房：≤1Ω。
4. 配電系統類型
需明確： TN-S、TN-C、TT、 IT系統。不同系統SPD接法不同。
未來SPD的發展趨勢
隨著智能配電的發展，SPD也正在向數字化方向升級。未來模塊化SPD將更多具備：在線監測、溫度檢測、漏電分析、壽命預測、云端告警/
特別是在AI數據中心、邊緣計算中心以及智慧園區中，SPD已不僅僅是單一保護器件，而是智能電力運維體系的一部分。
對于現代數據中心而言，浪涌防護已經從“可選配置”變成“基礎配置”。
模塊化SPD憑借其高可靠性、在線維護能力以及靈活擴展特點，正在成為低壓配電系統中的主流方案。
尤其是在服務器機房、UPS系統、智能樓宇以及工業自動化環境中，合理部署模塊化SPD，不僅能夠降低設備故障率，更能有效提升整個供電系統的穩定性與安全性。
未來，隨著智能配電與數字化運維不斷深入，模塊化SPD的應用范圍還將持續擴大。
