產品介紹
產品相關型號

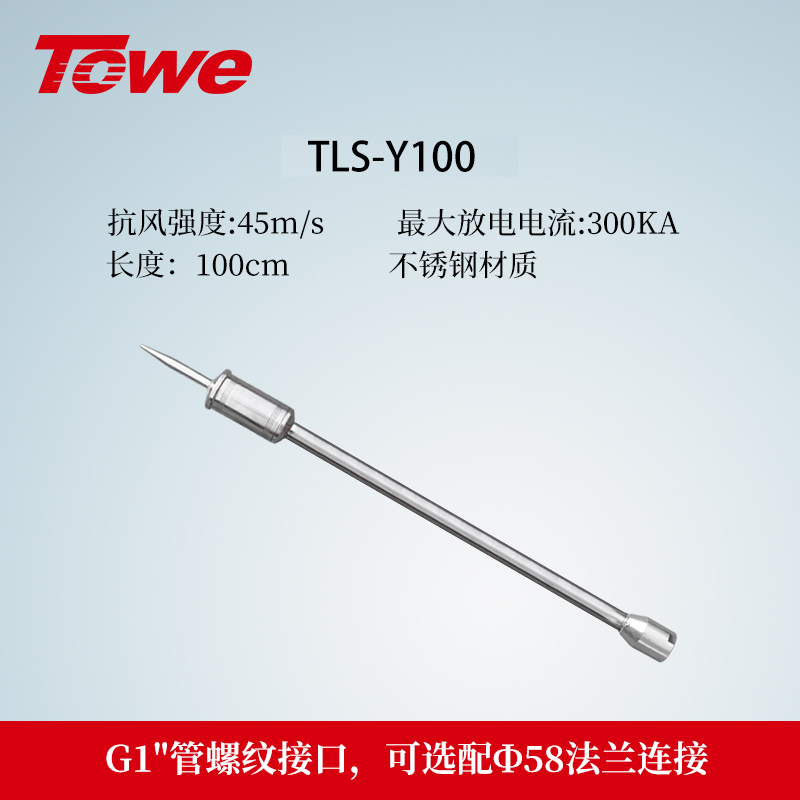

TLS-Y100 TLS-Y100F TLS-Y150 TLS-Y150F
雷電是不可預知的，長期以來，它嚴重威脅著人們的生命與財產安全。直接雷擊的破壞性更大，每年因直接雷擊造成的死亡人數超過5000人，其引起的火災或其他損失巨大。避雷針是保護建筑物等避免直接雷擊的最有效的裝置。

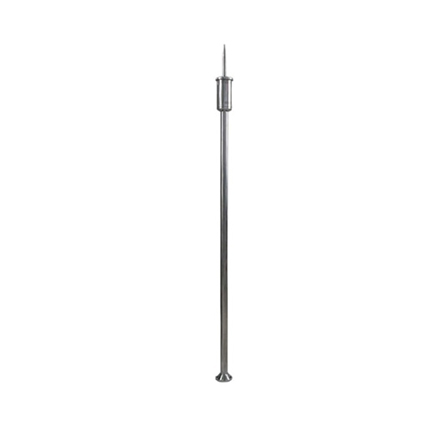

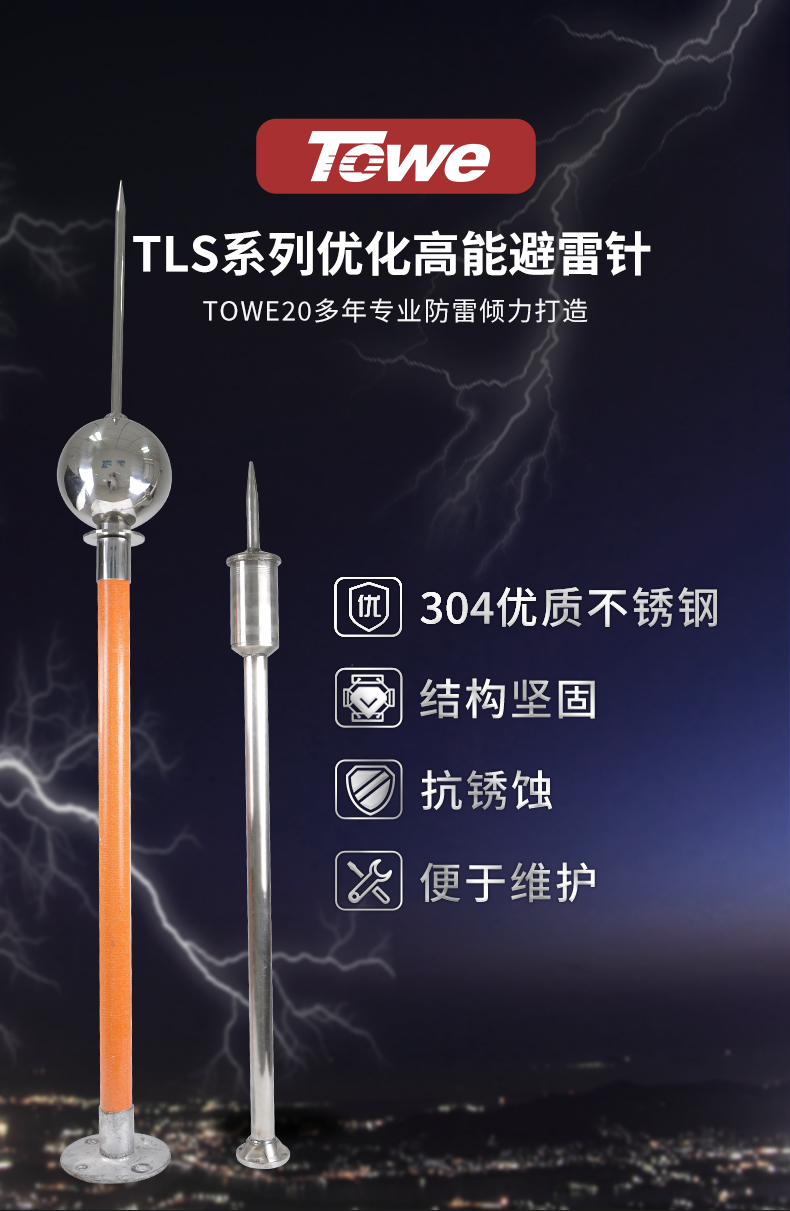

TLS系列避雷針是在傳統富蘭克林型避雷針的基礎上依據GB 50057-94 和IEC 61024 標準設計開發的優質接閃器。根據外型和制作工藝分為TLS-P普通單針系列和TLS-Y優化避雷針系列，接閃器采用特殊不銹鋼材料制成，可防水、防腐、防污；結構新穎、美觀大方，安裝方便，使用壽命長。可廣泛應用于各類建筑物、露天公共區域、廣播通訊設備以及航標燈、鐵塔等設施的直擊雷防護。
避雷針的工作原理

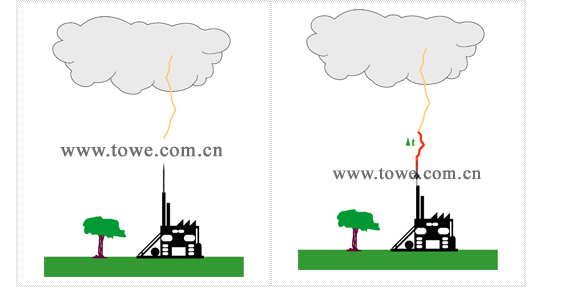

當雷電云層內部形成一個下行先導時，下行先導電荷以階梯形式向地面發展，并在雷電云層和地面之間建立電場，從而使地面上的建筑物或其它物體產生上行先導。上行先導向上傳播，與下行先導會合，形成雷電電流到達地面的通道，并因此產生閃電。地面上的建筑物及其它凸出物可能會產生幾個上行先導，與下行先導會合的第一個上行先導決定了閃電電擊的位置。TLS系列避雷針的工作原理就是產生第一個與下行先導會合的上行先導，從而保護建筑物及其它被保護設施不受直擊雷的侵害。

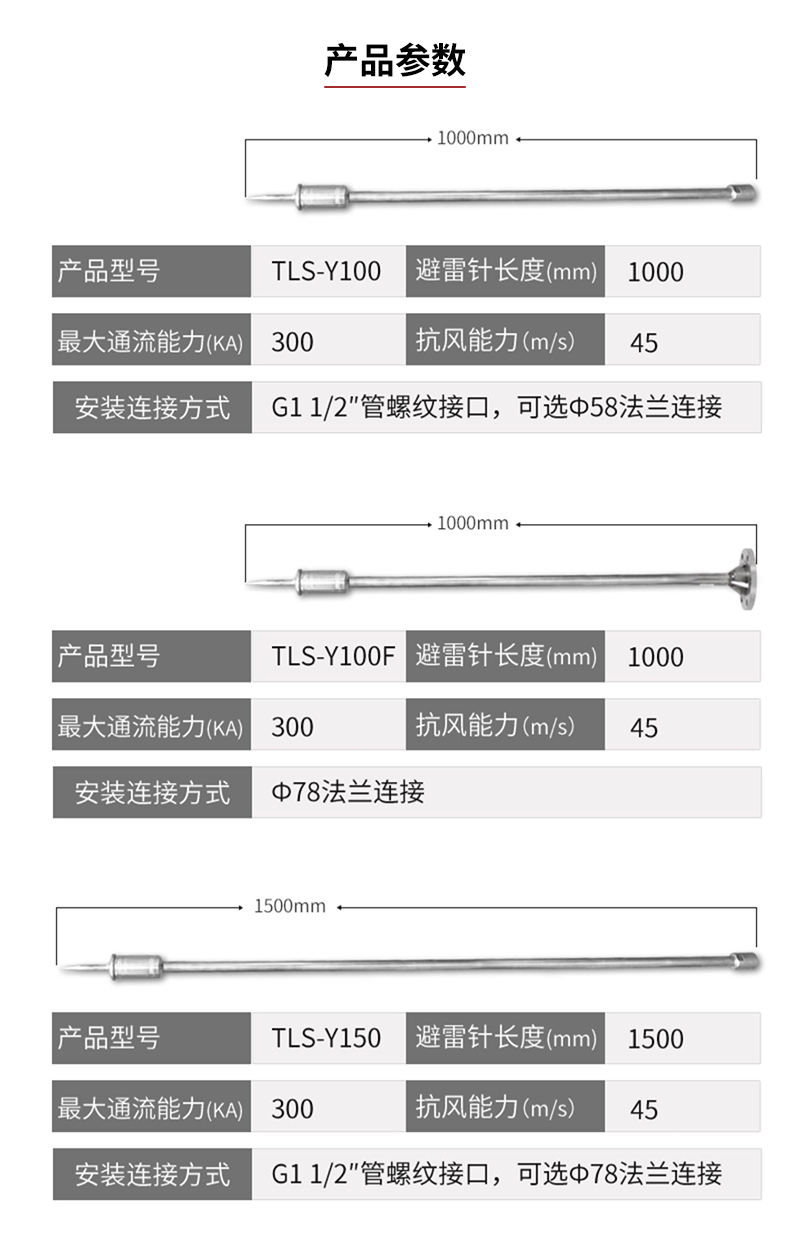

產品參數
產品應用與維護

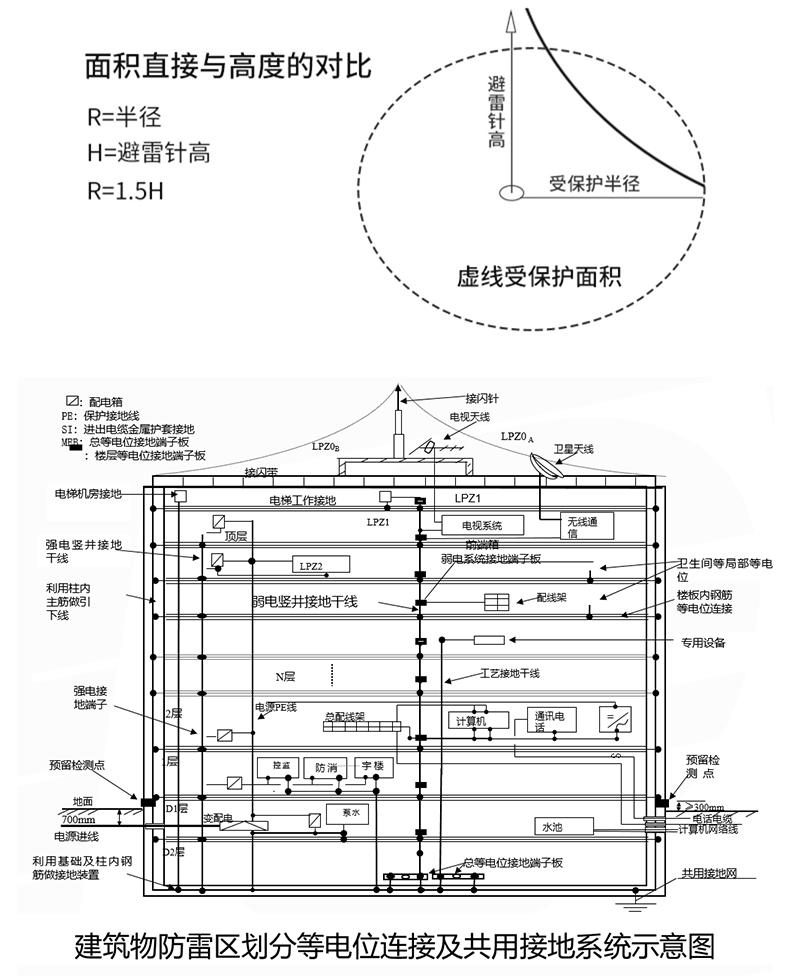

避雷針保護范圍計算
避雷針的保護范圍按GB50057-94《建筑物防雷設計規范》所描述的滾球法進行計算確定。當保護范圍很寬時，可采用多根避雷針。但須保證避雷針針尖至被保護物頂部垂直距離最少2米。
當避雷針高度h ≤ hr時，單支避雷針保護半徑按下面公式進行計算：
rx —— 避雷針在hx 高度xx′平面上的保護半徑(m)；
hr —— 滾球半徑(m)；
hx —— 被保護物的高度(m)；
r0 —— 避雷針在地面的保護半徑(m)。
滾球半徑應根據建筑物防雷類別選取：
第一類防雷建筑物，hr 30米；
第二類防雷建筑物，hr 45米；
第三類防雷建筑物，hr 60米。
當避雷針高度h > hr時，上式中的h用hr代入進行計算，確定單支避雷針的保護半徑。

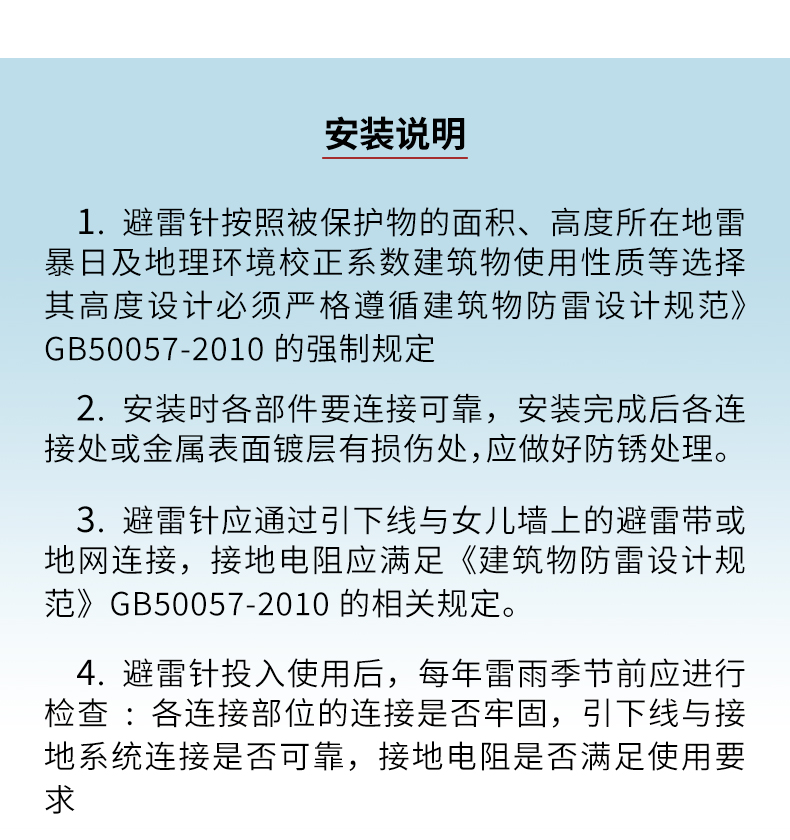

避雷針的安裝
一、避雷針安裝方案的設計必須嚴格遵循《建筑物防雷設計規范》GB50057-94的強制性規定：
1、應根據建筑物的重要性、使用性質、發生雷電事故的可能性和后果確定建筑物的防雷類別
2、根據防雷類別和被保護面積選用一根或數根避雷針
3、引下線應與建筑物主鋼筋電氣連結，或按規定做多根引下線
4、引下線應裝設斷接卡，并在地面附近按規定做絕緣防護
5、接地體必須按規定敷設，并達到規定的接地電阻阻值
6、當用塔桿將避雷針升高時，塔桿的設計和安裝必須具備足夠的強度和高空抗風能力以及抗腐蝕能力

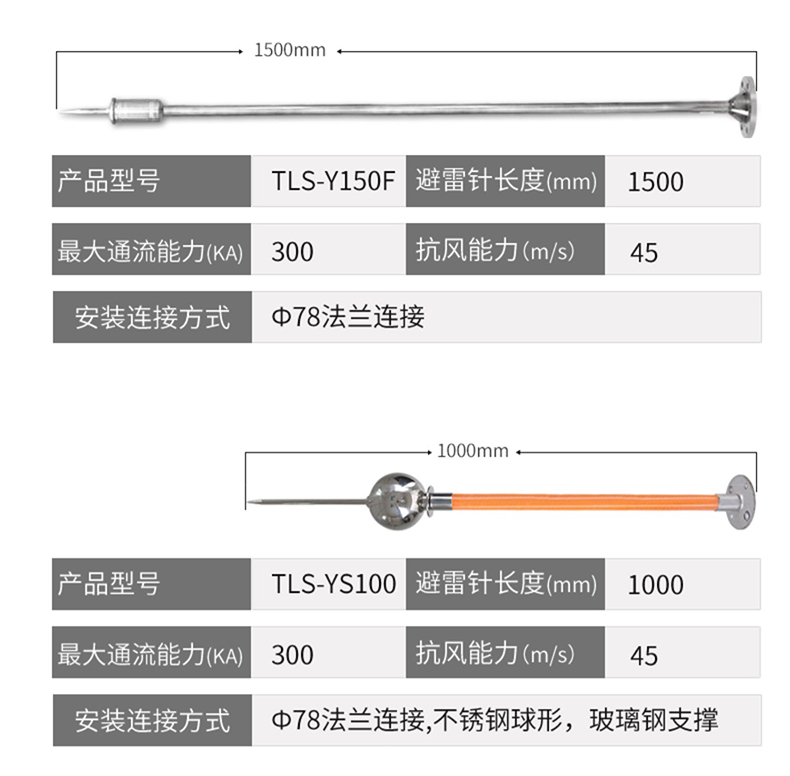

二、TLS系列避雷針與升高塔桿或安裝基座的連接方式有：
①Ф58法蘭連接；
②Ф78法蘭連接；
③G1″管螺紋連接；
④G1 1/2″管螺紋連接。管螺紋連接均帶M8X25的止松螺釘及螺母，管螺紋旋入后用止松螺釘鎖住管螺紋，再用螺母反鎖住止松螺針。
避雷針的運行和維護
避雷針投入使用后，應在每年雷雨季節前定期進行檢查和維護，確保避雷針正常工作：
1、確保接地引線完好，焊接牢固可靠；避雷針電氣連接部位，導通良好
2、各連接部位連接牢靠，不允許松動和銹蝕，否則應重新緊固和作防銹處理
3、定期對避雷針接地電阻進行測試，確保接地電阻符合要求
4、切忌在雷雨天氣進行避雷針的安裝、檢修
