產品介紹

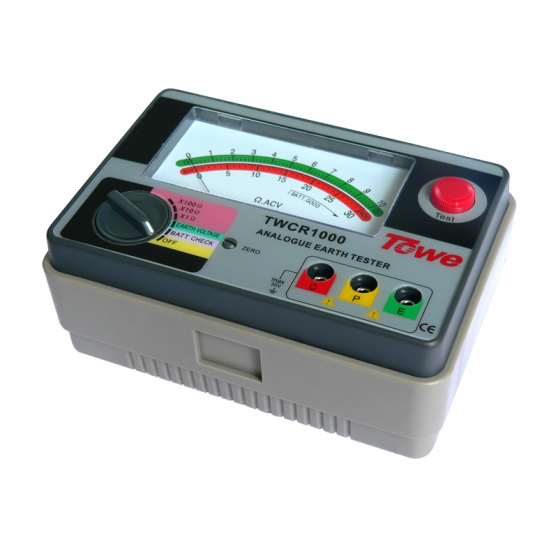

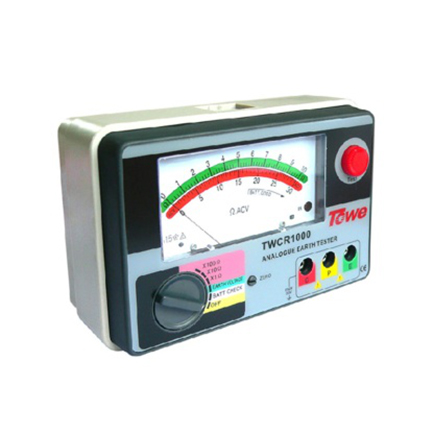

TWCR1000型指針式接地電阻測試儀是新一代電工測試儀表，它對傳統接地電阻測試儀的電路，結構，工藝進行了改良，再加上美觀實用的新潮款式，使之功能更全，準確度更高，操作更方便可靠，防塵防潮的結構，更適合野外使用。它可用于測量各種電力系統，電氣系統，防雷設備等接地系統的接地電阻值，還可以測量低電阻導體的電阻值及交流電壓。
產品裝箱清單：

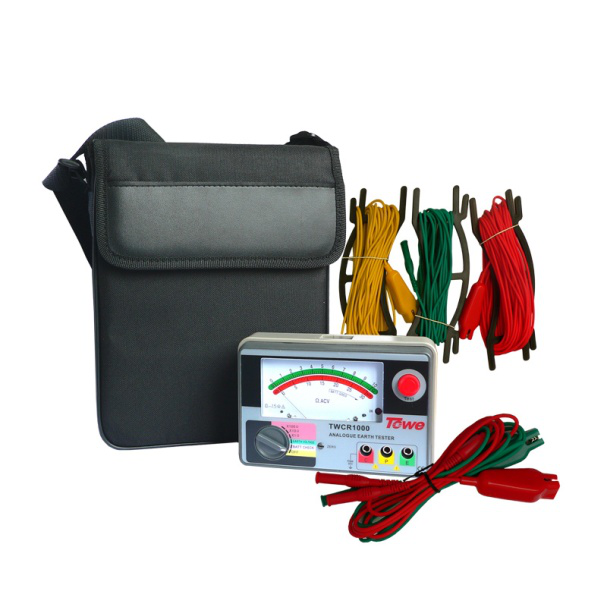

測試線?????????? ?一套???
簡易測試線????? ? 一套??
1.5A（R6AA）電池??六節???
輔助接地棒??????? 兩支?
使用說明書?????? ?一件??
合格證/保修卡??? ?一件?

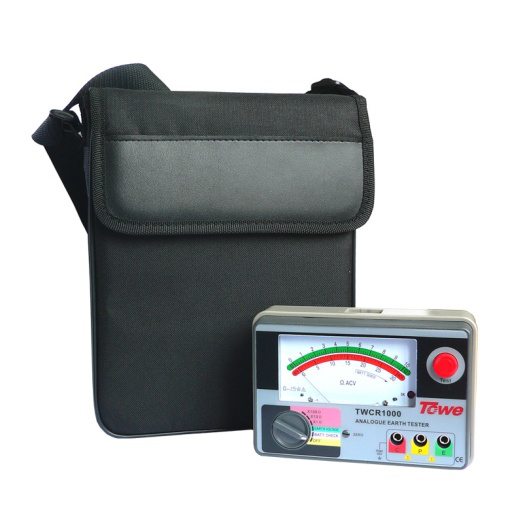

皮袋????????????? 一只

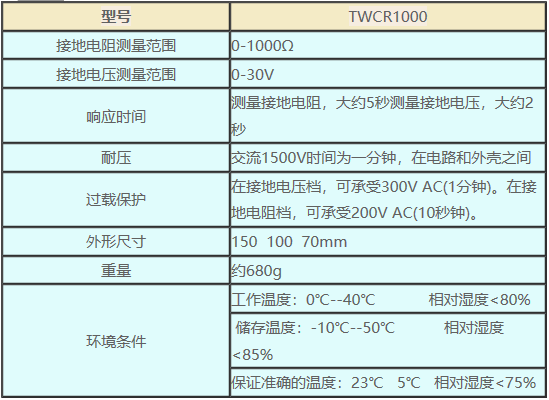

產品參數
產品應用與維護

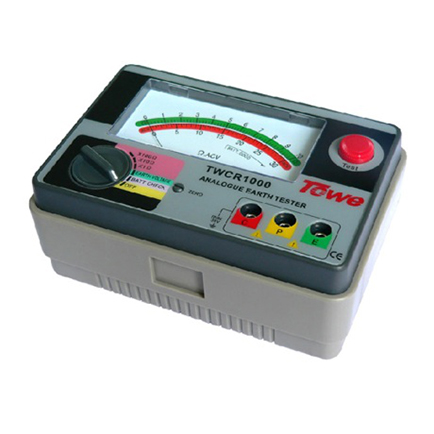

TWCR1000型指針式接地電阻測試儀
用于測量各種電力系統，電氣系統，防雷設備等接地系統的接地電阻值，還可以測量低電阻導體的電阻值及交流電壓。
A 常規接地電阻測試法
請于測量前確認測試線插頭已徹底插入測試端，太松的連接將使測量結果出現誤差。測量接地電阻時，E-C或E-P端子間會產生最大50V的電壓！請勿接觸測試導線以免觸電。
1） 測試線的連接
如下圖1將輔助接地棒P1及C1以直線相距被測接地物間隔5至10米處打入地下，連接綠色線至儀器端子E，黃色導線
至端子P及紅色導線至端子C。
注：1）請將輔助接地棒插在含水量高的地上，遇干地，砂地或含碎石地時，須加水以保持接地棒打入處的潮濕。遇水泥地時將接地棒平放加水，并將濕毛巾等覆于接地棒上再測量。
2） 工作連線檢測
按下“TesT/Stop”測試鍵如果“OK”燈亮說明導線與E和C端子的連接狀況良好，且輔助接地電阻在容許范圍內，如果燈不亮，檢測一下于E和C端子連接的導線或通過改變地桿的位置，或用水將地弄濕來降低輔助接地電阻至一個適當水平，可短接紅色和綠色導線端頭上彈簧夾檢測其是否存在斷裂的情況。
3） 接地電壓的測量
請先將量程選擇開關換至接地電壓（EARTH VOLTAGE）檔，請確認此電壓值必須在10V以下，如果此電壓值在10V以上，則接地電阻的測量值可能會產生誤差，此時先將使用比被側地體的設備斷電使接地電壓下降后再進行測量。
4） 接地電阻測量
首先從1000Ω檔開始請按下“TesT/Stop”鍵，若顯示值過小，再依100Ω或10Ω檔的順序切換，此時的顯示值即為被測接地電阻值。
注意：接線時確保連接線各自分開，在測試導線互相纏繞，接虛的狀態下測試，將會產生相互感應，影響讀數，輔助接地阻抗太大，顯示值將產生誤差，確保將輔助接地棒P和C打入潮濕的地中，確保各連接部分完全接觸。
B 簡易接地電阻測量法
此測量法是為無法打輔助接地棒的場合設定的便利測試法，在此測量發中，用一個現有的接地阻抗很小的接地電極，如金屬水管，商用電力系統的共同接地以及建筑物的接地端點等來代輔助接地棒C及P
1) 測試線的連接
請用簡易測試線按照下圖方式接線
危險：當使用商用電子系統接地法測時，請小心電擊，請勿用本儀器測量電源電壓。
2）接地電壓的測量
請先將量程選擇開關換至接地電壓（EARTH VOLTAGE）檔。請確認此電壓值必須在10V以下，如果此電壓在10V以上，此時請先將使用的被測接地體設備斷電，使接地電壓下降后再進行測量。
3）接地電阻測量
首先從X1000Ω檔開始，請按下“TesT/Stop”鍵，OK工作指示LED亮起表示正在測量中。若顯示值太小請調換至100Ω/10Ω檔在進行測量。此時所顯示的值即是接地電阻值。
注：
n 測量電流約2mA。所以即使連接有漏電斷路器，也不會使斷路器動作。
n 真正的接地電阻值RX須經以下公式計算：RX=RE-re
re：商用電力系統等共同接地端的接地電阻
Re：儀器接地電阻度值。
訂貨信息
|
訂貨號
|
型號
|
說明
|
|
83001
|
TWCR1000
|
電子式指針接地電阻測試儀，量程：0～1000Ω
|
|
83002
|
TWCR2000
|
數字式接地電阻測試儀（可直接測量土壤電阻率），量程：0～1000Ω
|
|
83003
|
TWCR3000
|
鉗形接地電阻表，免地樁，量程：0～1000Ω
|
|
83004
|
TWCR3000I
|
鉗形接地電阻表（帶漏電流測試），免地樁，量程：0～1000Ω
|
