產品介紹

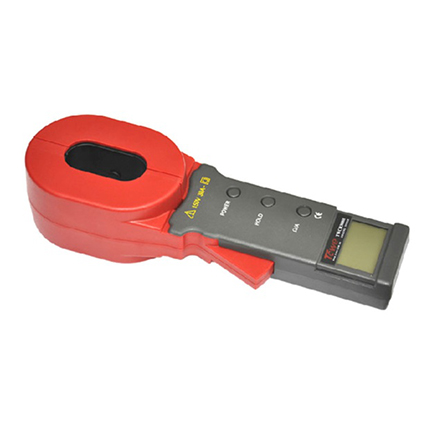

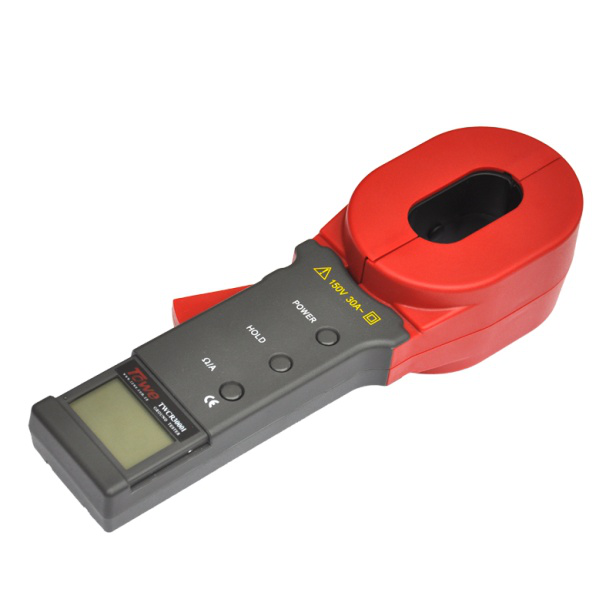

TWCR3000I 型鉗形接地電阻表是傳統接地電阻測量技術的重大突破，廣泛應用于電力、電信、氣象、油田、建筑及工業電器設備的接地電阻測量。
在測量有回路的接地系統時，不需斷開接地引下線，不需輔助電極，安全快速、使用簡便。
TWCR3000I 型鉗形接地電阻表還能作電流測量，其高感度的鉗頭能測量泄漏電流及中性線電流，此功能在當待測量接地網絡含有會影響電力品質的較大雜訊及諧波時，顯得尤為重要。

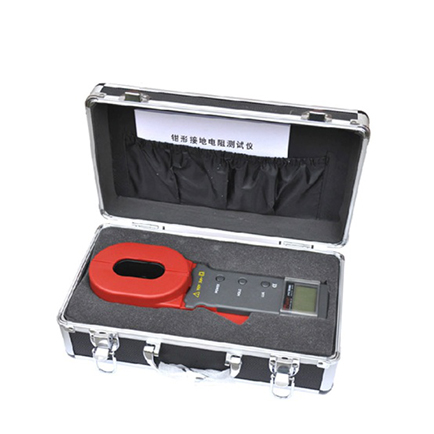

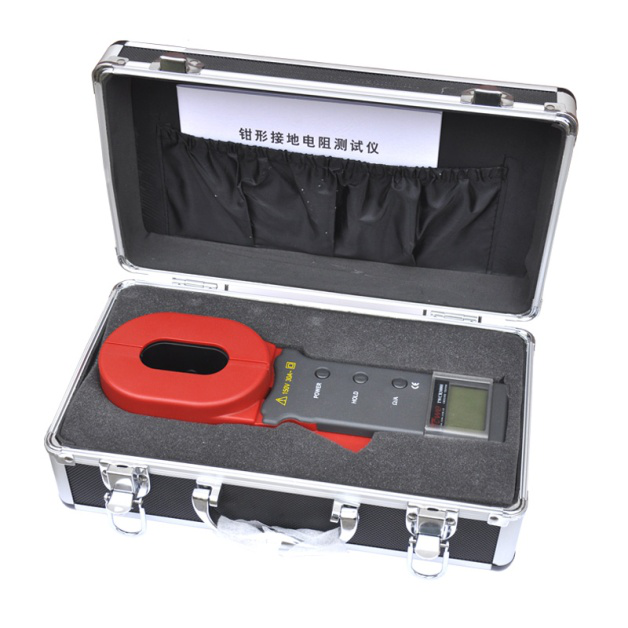

產品裝箱清單：
鉗形接地電阻儀? 一件??
測試環????????? 一件?
5號干電池?????? 四件?
儀表箱???????? ?一件
使用說明書????? 一件??
合格證????????? 一件
產品參數

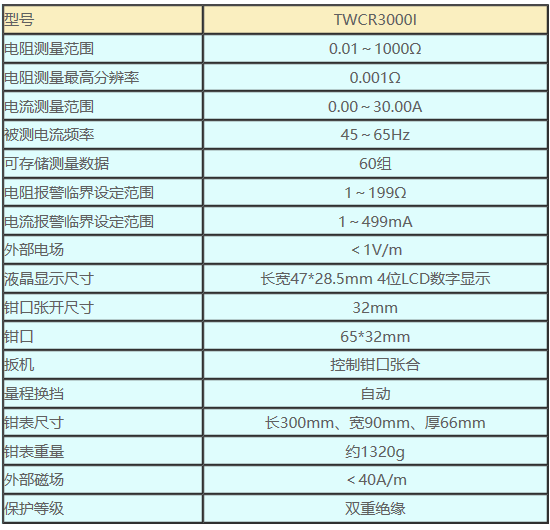

產品技術參數

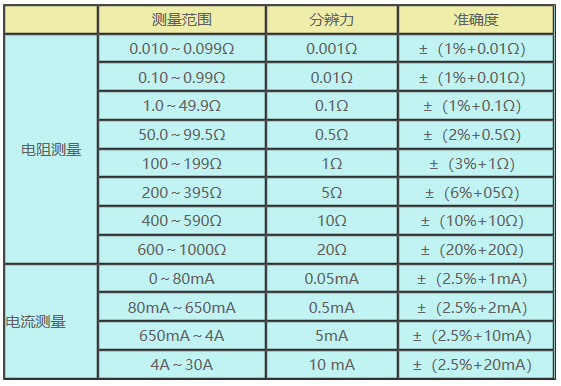

量限及準確度
產品應用與維護
TWCR3000I 型鉗形接地電阻表是傳統接地電阻測量技術的重大突破，廣泛應用于電力、電信、氣象、油田、建筑及工業電器設備的接地電阻測量，同時產品還帶有泄漏電流測試功能。
1.電力系統的應用
（1） 輸電線路桿塔接地電阻的測量
通常輸電線路桿塔接地構成多點接地系統，只需用本鉗表鉗住接地引下線，即可測出該支路的接地電阻阻值。
（2） 變壓器中性點接地電阻的測量
變壓器中性點接地有二種情形：如有重復接地則構成多點接地系統；如無重復接地按單點接地測量。
（3） 發電廠變電所的應用
鉗形接地電阻測試儀可以測試賄賂的接觸情況和連接情況。借助一根測試線，可以測量站內裝置與地網的連接情況，接地電阻可按單點接地測量。
2.電信系統的應用
（1）樓層機房接地電阻的測量
電信系統的機房往往設在樓房的上層，使用搖表測量非常困難。而用鉗形接地電阻測試儀測試則非常方便，用一根測試線連接消防栓和被測接地極（機房?jī)?nèi)都設有消防栓），然后用鉗表測量測試線。
鉗表阻值=機房接地電阻+測試線阻值+消防栓接地電阻
如果消防栓接地電阻很小，則
機房接地電阻≈鉗表阻值-測試線阻值
（2）機房、發射塔接地電阻的測量
機房、發射塔接地通常構成二點接地系統，如下圖
如果鉗表的測量值小于接地電阻的允許值，那么機房、發射塔的接地電阻都是合格的，如果鉗表的測量值大于允許值，請按單點接地進行測量。
3.建筑物防雷接地系統的應用
建筑物的接地極如互相獨立，各接地極的接地電阻測量見下圖。
4.加油站接地系統的應用
在爆炸性氣體環境下，如加油站、油田、油槽等設備必須使用防爆型產品。
根據JJF2-2003《接地式防靜電裝置檢測規范》，加油站主要需測試如下設施的接地電阻及連接電阻。測試時使用的儀器必須滿足GB3836-2000《爆炸性氣體環境用電設備》的要求。
|
序號
|
檢測項目
|
技術要求
|
|
1
|
儲油罐接地電阻
|
≤10Ω
|
|
2
|
裝卸點接地電阻
|
≤10Ω
|
|
3
|
加油機接地電阻
|
≤4Ω
|
|
4
|
加油機輸油軟管連接電阻
|
≤5Ω
|
（1） 儲油罐、裝卸點接地電阻測量
如上圖，在加油站接地系統中，儲油罐接地極A與加油機相連接，裝卸點接地極C是一個獨立的接地極。
再找一個獨立的接地極作為輔助接地極B（如自來水管等），按三點法用鉗表分別測出R1、R2和R3。
則可計算出：
儲油罐接地電阻位RA=
輔助地極接地電阻為：RB=R1-RA
裝卸點接地電阻為：RC=R2-RA
注：測R1時BC、AC間不能有導線連接。測R2、R3時類推。
（2） 加油機接地電阻的測量
如上圖，找一個與加油機接地極互相獨立的接地極，如裝卸點接地極等。用測試線將兩點連接起來，用鉗表測出讀數RT。則可計算出：
加油機接地電阻為： R=RT-RC
其中：RT為鉗表所測阻值。
RC為裝卸點接地電阻
（3） 加油機輸油軟管連接電阻的測量：
用一根測試線將加油站搶和加油機連接起來。用鉗表測出讀數RT。則可計算出：
加油機軟管連接電阻為：R=RT-RL
其中RT為鉗表所測阻值。
RL 為測試顯得電阻。
