產品相關型號

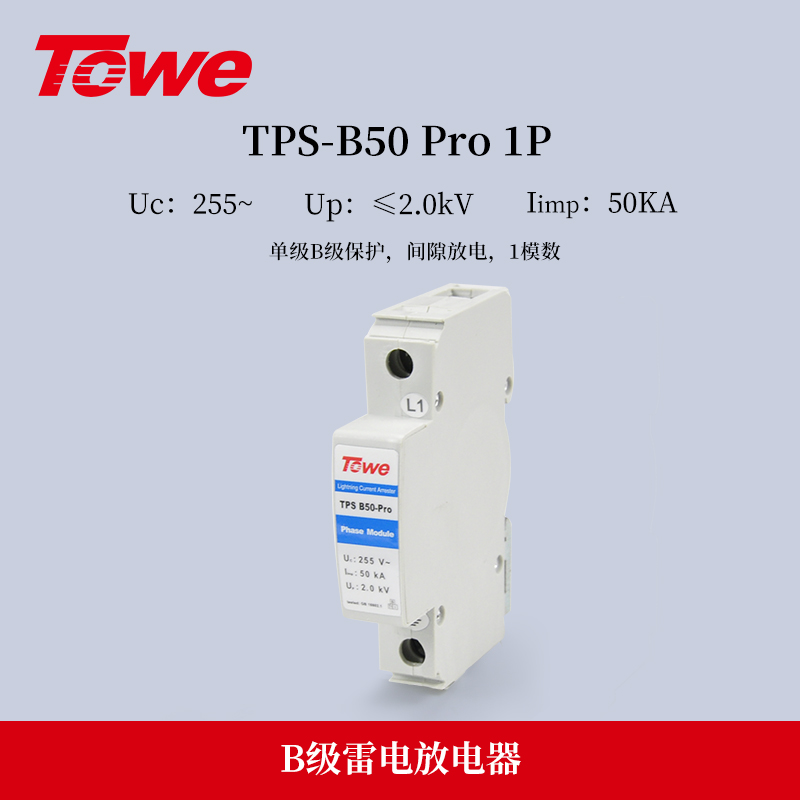

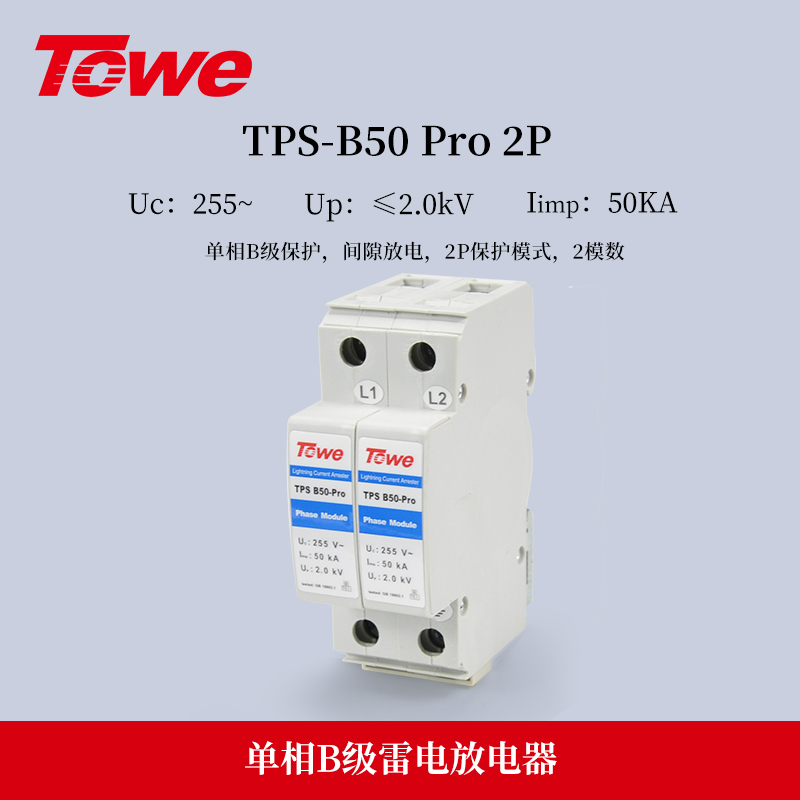

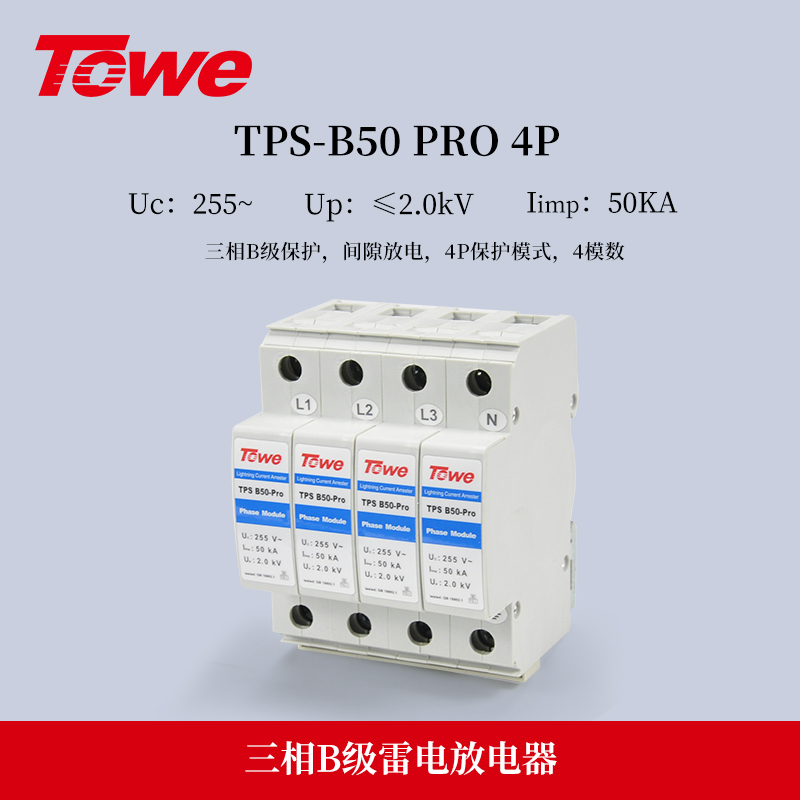

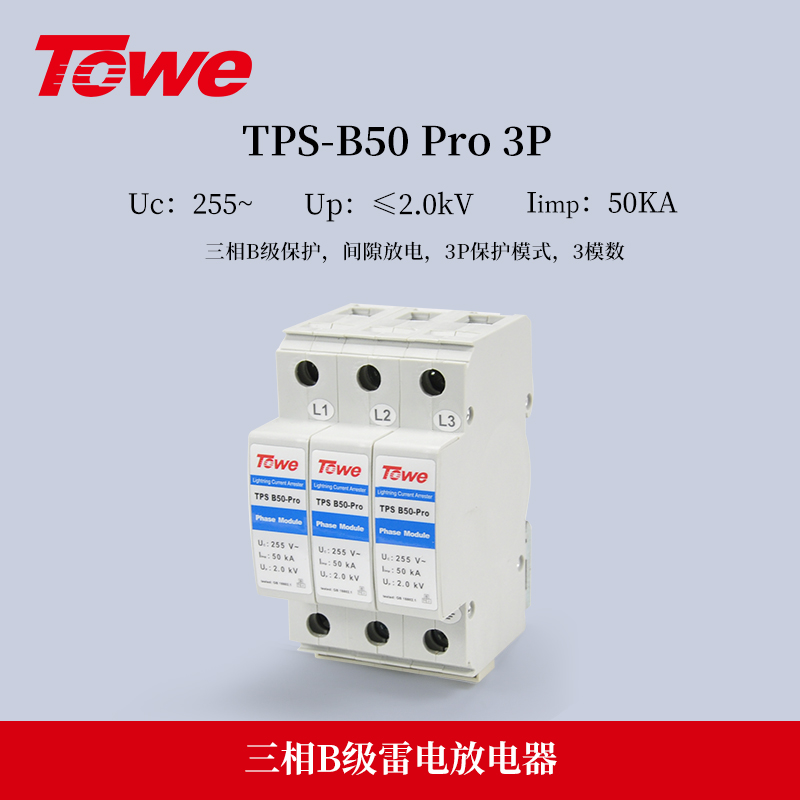

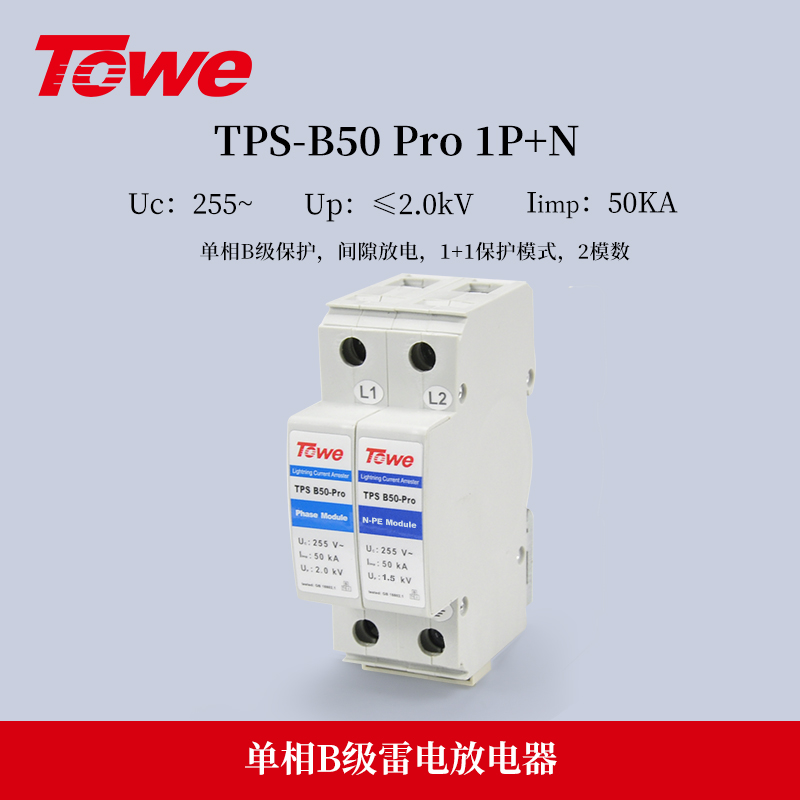

TPS B50-Pro 4P/TPS B50-Pro 3P+N/TPS B50-Pro 3P/TPS B50-Pro 2P/TPS B50-Pro 1P+N/TPS B50-PRO/TPS B50-PRO NPE
產品特點:
◎ 產品體積小,只占一個標準模數的安裝寬度
◎ 模塊化,標準35mm導軌安裝,方便安裝與維護
◎ 吸收能量大(每線50kA,10/350us)、輸出殘壓低、響應時間快、續流小
◎ 放電間隙用耐電弧燒蝕性能優異的特殊合金材料精密 制成,使用壽命長
◎ 采用特殊的全密封結構,放電時無火花外泄
TPS B50-PRO密閉式雷電放電器,是一種單極、電壓開關型高能電涌保護器。產品體積小,電涌泄放能力大,電壓保護水平低,響應速度快,續流小。內部采用精巧的放電間隙密閉結構,最大程度減少了放電火花的噴射和環境對放電間隙的污損。放電間隙用耐電弧燒蝕性能優異的特殊合金材料精密制成,當間隙電壓不超過最大持續運行電壓時,由于電氣間隙的作用,電極間呈高阻狀態;當電壓超過點火電壓時,間隙被擊穿,出現弧光放電,電涌能量釋放;同時,熄弧板將放電電弧撞碎,降低續流;續流完全切斷后,放電間隙又恢復到高阻狀態。

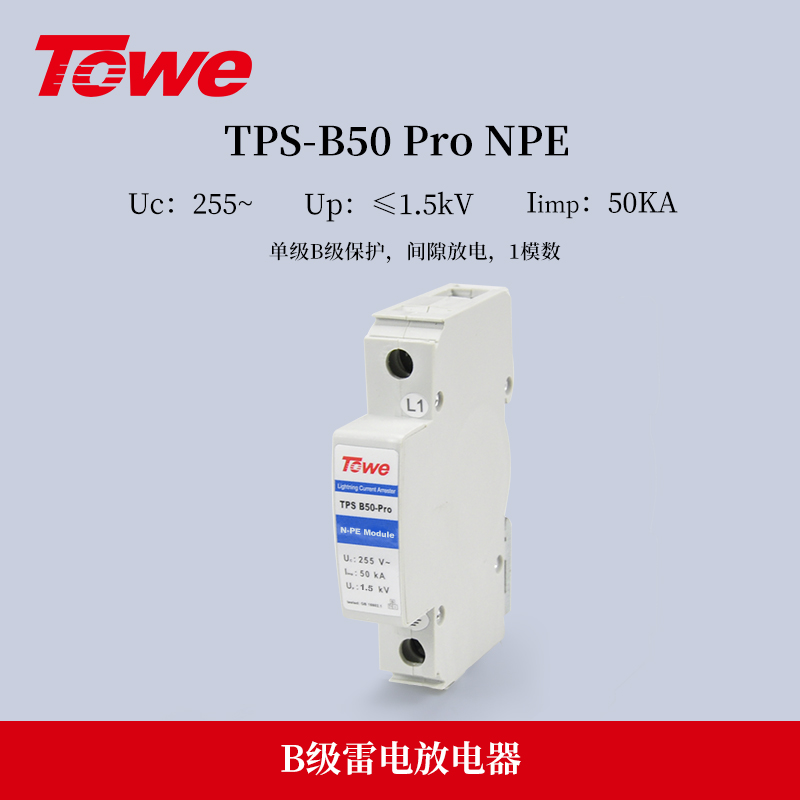

? ? ??TPS B50-PRO NPE密閉式雷電放電器,是為配合TPS B50-PRO構建TT/TN供電系統“3+1”和“1+1”線路保護方式而特別設計的,專門用于中性線N和保護線PE之間的等電位連接。
火花間隙結構圖

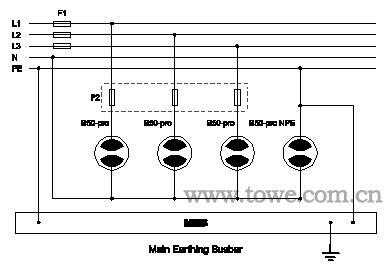

? ?TPS B50-PRO 3P+N原理圖?? ?

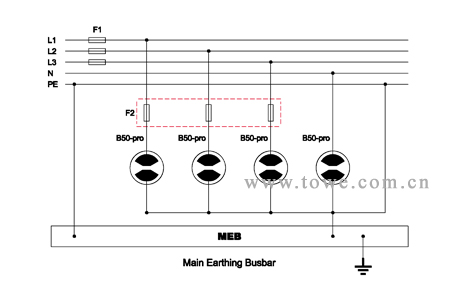

???TPS B50-PRO 4P原理圖

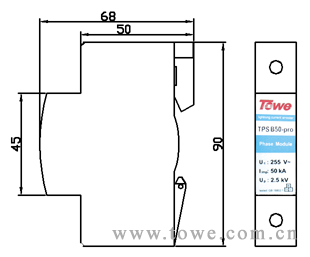

產品外形尺寸圖

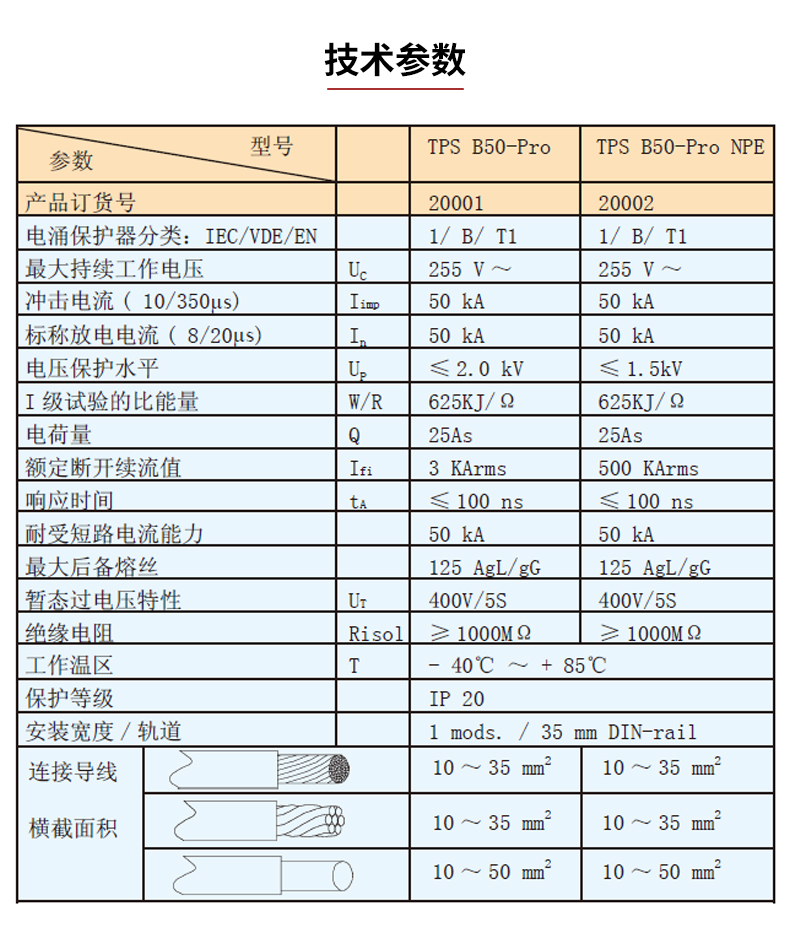

產品技術參數
產品應用
TPS B50-PRO密閉式雷電放電器,專為保護低壓電氣裝置免受直接雷擊和電涌鋮害而設計的,可作為I級(B級)電涌保護器,安裝在220/380V低壓供電系統的電網進線處或總配電盤中,用于LPZ0A與LPZ1區界面的相線L、中性線N與保護線PE之間以及相線L與中性線N之間的等電位連接,對TT、IT、TN-S、TN-C和TN-C-S供電系統提供雷擊或電涌過電壓保護。金屬間隙放電、帶火花密閉功能的第一級(B級)電源系統電涌保護器。可安裝于LPZ0A與LPZ1區界面,是一種單極、電壓開關型高能雷電放電器。產品體積小,電涌泄放能力大(單片Iimp50kA),電壓保護水平低(最低小于2.0kV),響應速度快,續流小。
產品安裝
電源相線(L)、零線(N)分別接入電涌保護器相應接線端子,保證牢固及可靠,將電涌保護器接地端與地線作良好電氣連接。產品維護
產品無需特別的日常維護,應定期檢查電涌保護器的工作情況,如雷電放電器電極間的絕緣電阻阻值低于2MΩ時或其前端空開、熔斷器跳開時,應及時維護或更換模塊。
