機房建設系統設計方案 （機房供配電系統）

第一章 設計原則

       機房工程改造的總體規劃及工程建設，應充分考慮和遵循以下原則：

1.1 科學性和系統性

       計算機機房的設計和工程實施首先要體現科學性，首先要嚴格按照國家現有的規范、標準來進行綜合設計和施工；其次要從多元系統性的角度來考慮。機房不只是一個簡單計算機設備擺放的場所，而是由結構裝飾系統、動力供配電系統、綜合布線系統、空調系統、消防滅火系統和報警系統、接地防雷系統、安保門禁系統等十多個系統組成的綜合系統工程，各系統均不是相互隔離的，而是有密切的關聯，要求綜合考慮計算機機房各個系統之間運行的系統性。

1.2 經濟型和適用性

       根據機房現有系統目前和今后五年內對綜合環境的要求，并有適當?shù)某埃O(shè)定計算機機房功能、區域及性能的具體指標。同時，還應避免由于過高的設置機房綜合環境、技術參數，而帶來的設備、設施、規模和檔次不必要的提高，造成項目投資總額過大。

1.3 美觀性和舒適性

       機房在滿足先進、可靠、安全、適用、系統性的前提下，還需要滿足一定的美觀性和舒適性。因此，對機房現有使用面積進行了功能區域劃分，達到突出重點區域、確保使用功能齊備、總體機房區域視野開闊、便于觀察管理的目的；其次合理配置和使用機房專用裝飾材料，使建成后的機房達到美觀、舒適、賞心悅目的效果。

第二章 設計標準

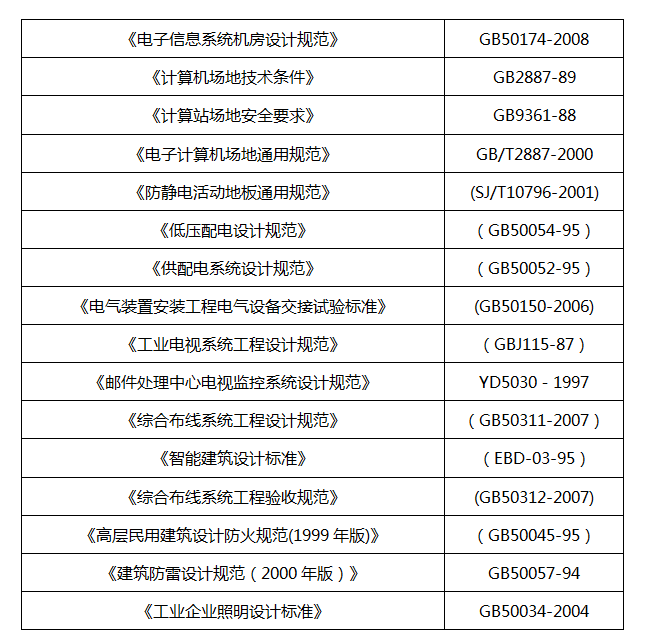

       機房改造系統工程應該按照《電子信息系統機房設計規范》GB50174-2008中的B級標準進行設計和施工，其它非計算機機房系統標準按單一系統行業標準執行，參考的設計依據如下：



第三章 項目概況

       本項目中機房面積約為50平方米。機房內存放高檔的服務器及網絡設備，機房建設設計考慮到可擴展性，能適應未來5年的發展需要；

第四章 機房設計參數

       根據機房內各類計算機設備對機房環境的技術指標要求，綜合對應計算機GB標準，以 B類機房為主要設計標準，具體技術指標如下 4.1環境要求  開機時：溫度(夏季) 23±1℃，(冬季)20±2℃，變化率<5℃/h，不凝露； 濕度  40％--55％ 停機時：溫度 5℃--35℃，變化率<5℃/h，不凝露； 濕度  40％--70％ 不間斷電源電池室溫度：15℃～25℃ 塵凈度：主要工作區域塵埃的粒徑大于或等于0.5μm的個數應小于或等于18000粒/ cm3 （相當于500000粒/ 英尺3）；

       噪音：5點測試平均值<68dB  磁場干擾環境場強：≤800A/m； 無線電干擾場強：頻率范圍0.15～1000MHz時不大于126dB； 主機房和輔助區內絕緣體的靜電電位不應大于1kV； 停機條件下，主機房地板垂直級水平向的振動加速度不大于500mm/s2； 噪聲為<65dB。

2) 供配電要求：

       根據相應標準：應采用TN-S系統（三相五線）

       電網電壓允許變動范圍應為－10％～＋7％；

       頻率允許變動范圍為±0.2Hz～±0.5Hz（容量不夠時）；

       過電壓：按GB 18481-2001；

       諧波：按GB/T 15549－1993；

第五章  系統設計

       機房供配電系統為機房的動力電源。合理科學的配電管理設計為機房安全、穩定的運行起著非常重要的作用。設計包括：動力配電、強電管道、機房區域照明。

5.1 配電管理要求

      1）所有電力電纜、電線均用金屬槽、管屏蔽安裝。通信電纜另鋪線槽，兩類線纜不混裝于同一槽管。

      2）每個機柜輸送兩路電源，服務器和網絡機柜配置2條220V的供電線路，采用BVR4mm2電源線。兩路供電采用末端采用16A/1P或32A/3P的工業連接器，設置于機柜地板下。

      3）每個服務器和網絡機柜配置兩根7位插孔16A輸入10A輸出的國標PDU電源條。工業連接器一端接自配電柜，另一端接到機柜的PDU電源條上。機柜內的所有設備插頭插到PDU插孔上。

       配電柜要求采用自動空氣開關控制，并設過負荷、短路保護。為了提高電源系統的可靠性，配電柜采用國產安全型柜體并配梅蘭日蘭器件，還須配置智能電量儀。市電配電柜中總空開帶自動脫扣功能，當消防動作時，提供一個信號，空開自動跳閘，機組電源自動切斷，關掉空調及新風機，以利及時消除災情。

       機柜采用雙回路供電，方便管理維護，提高機房用電的安全性。

       配電柜作為機房供、配電系統的核心，是保證機房設備安全、可靠運行的前提。配電柜均采用自動空氣開關控制，設過負荷及短路保護，同時具有獨立的零地匯流排。配電柜內全部采用進口器件，電流表、電壓表、指示燈、轉換開關等全部采用進口或合資產品。每臺配電柜、配電柜根據實際用電情況和可擴充容量進行設計。

5.2  配電柜技術指標如下

      符合GB7251－97《低壓成套開關設備》國家標準；規格為400*800*2000。

      具有電流、電壓顯示表及電源指示燈。

      支持交流頻率為50Hz，額定電壓380V及以下、三相五線電力系統。

      主要組成部分：柜體、柜門、后封板、上進出線孔封板、零線及接地母排、電器元件及其導軌、輔材等。

      柜主構架采用角鋼、冷扎板焊接而成。前門采用鋼化玻璃門。

      環境溫度要求為-5℃～+40℃；24小時平均溫度不高于35℃。

      配電管線要求：機房內所有強電管道采用地板下走線方式：金屬國標200×100mm槽式橋架、KBG25金屬管、φ25金屬軟管、86型接線、分線盒。

5.3 管線敷設及設備接線要求：

       1）管線敷設及設備接線必須符合<<電氣安裝工程施工及驗收規范>>。

       2）強電線路和弱電線路應分開穿行

       3）綜合布線系統使用 Cat.6 UTP

       4）線槽、電纜管線的走向除了滿足圖紙設計要求外,還應依據現場實際情況和末端設備的實際位置作適當?shù)恼{(diào)整。

必須做好所有線路及信息點的標簽,并說明標簽規則。
