（一）原則：采用國際通用的“法拉第籠”原理，通過接閃器、引下線和接地裝置構成的外部防雷系統，將雷電流安全地引導并泄放入大地。
（二）目標：
1. 保護建筑物結構：防止雷擊導致的火災、爆炸、結構損壞。2. 保護生命財產安全：防止雷電的機械效應和熱效應對建筑物內人員造成傷害。
3. 為內部系統提供基礎：良好的外部防雷是內部防雷（防雷電電磁脈沖）的前提，為電力、電子系統提供參考地電位。
二、前期準備
（一）現場勘查
1. 建筑物信息收集：詳細記錄建筑物的結構類型（如框架結構、磚混結構等）、高度、層數、占地面積、使用性質（住宅、商業、工業等）。例如，對于一棟20層的商業寫字樓，需明確其各層功能分區，如辦公區、商場區等。
2. 周邊環境評估：觀察建筑物周邊地形地貌，判斷是否處于空曠地帶、山坡、山谷等特殊地理位置；查看周邊是否有高大樹木、其他建筑物等，測量其與被保護建筑物的距離和相對高度。比如，若建筑物周邊50米內有高30米的樹木，需考慮其對雷電吸引的影響。
3. 氣象資料收集：向當?shù)貧庀蟛块T獲取該地區近5 - 10年的雷電活動數據，包括年平均雷暴日數、雷電發生的時間分布規律、雷電強度等信息。以某地區為例，年平均雷暴日數為40天，主要集中在6 - 8月，這有助于確定防護的重點時段。
（二）風險評估
1. 確定雷電防護等級：根據建筑物的使用性質、重要性、發生雷電事故的可能性和后果，按照相關標準（如《建筑物防雷設計規范》）確定其雷電防護等級。例如，國家級重點文物保護的古建筑、大型火車站等屬于一類防雷建筑物；一般的住宅、普通辦公樓等屬于三類防雷建筑物。
2. 分析雷電入侵途徑：考慮雷電可能通過直擊雷、側擊雷、雷電感應、雷電波侵入等途徑對建筑物造成危害。對于高層建筑物，側擊雷的防護尤為重要；對于有大量電子設備的建筑物，雷電感應和雷電波侵入的防護需加強。
三、防雷裝置設計與選型
（一）接閃器設計
1. 接閃桿選型與布置
1.1 選型：根據建筑物的防護等級和高度，選擇合適規格的接閃桿。對于一類防雷建筑物，接閃桿的針長一般不小于5 米；對于三類防雷建筑物，針長可適當減小。同時，要考慮接閃桿的材質，通常采用鍍鋅圓鋼或鋼管。
1.2 布置：在建筑物的屋頂邊緣、屋角、女兒墻等易受雷擊的部位安裝接閃桿。對于多層建筑物，可在每層屋頂設置接閃帶，并與接閃桿連接。
2. 接閃帶與接閃網設計

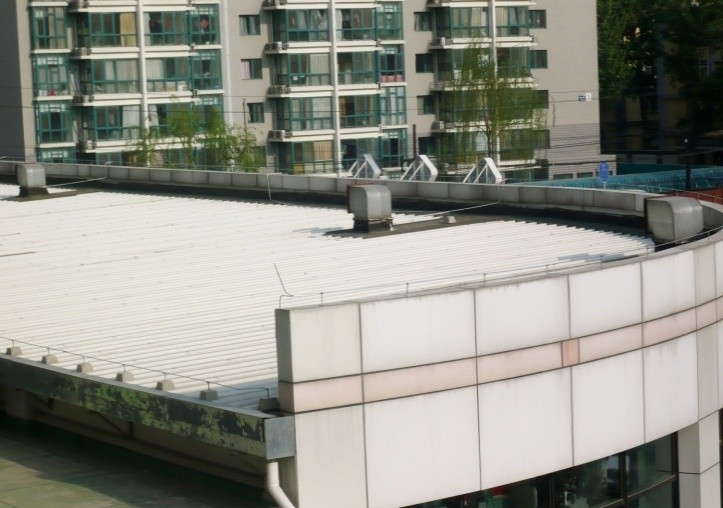

接閃帶：采用鍍鋅圓鋼或扁鋼制成，沿建筑物屋頂?shù)耐庋鼗蚺畠簤ι厦鞣笤O(shè)。在接閃帶的轉角處，應做成圓弧形，半徑不小于100毫米。

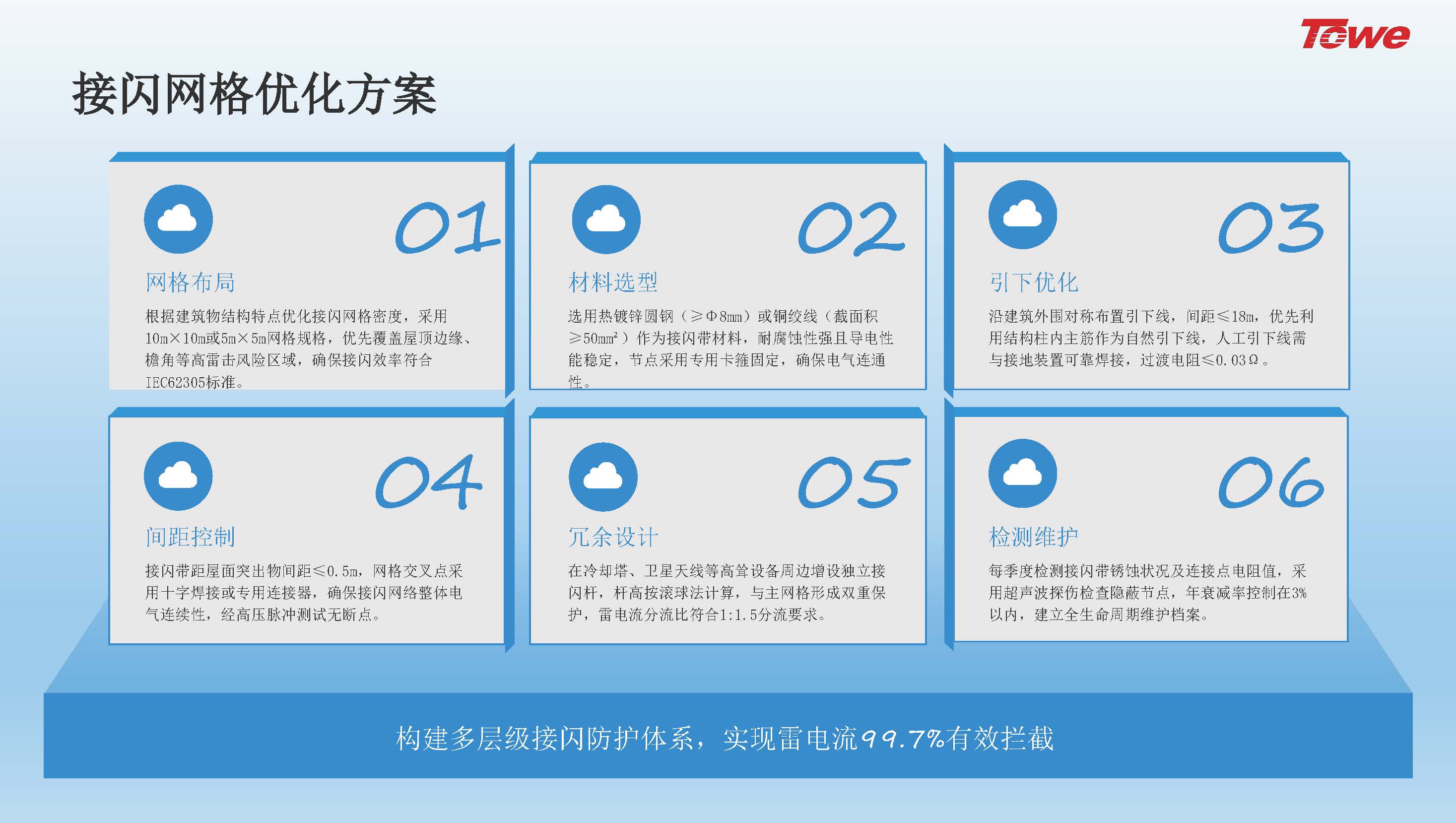

接閃網：對于面積較大或結構復雜的建筑物，可采用接閃網進行防護。接閃網由縱橫交錯的接閃帶組成，網格尺寸根據建筑物的防護等級確定。二類防雷建筑物的網格尺寸不大于10米×10米或12米×8米；三類防雷建筑物的網格尺寸不大于20米×20米或24米×16米。
（二）引下線設計
1. 數量與間距：根據建筑物的面積和防雷等級，確定引下線的數量和間距。一類防雷建筑物的引下線間距不應大于12米；三類防雷建筑物的引下線間距可不大于25米。引下線應沿建筑物四周均勻或?qū)ΨQ布置。
2. 材質與規格：引下線一般采用鍍鋅圓鋼或扁鋼，其規格應滿足承載雷電流的要求。圓鋼直徑不應小于8毫米；扁鋼截面不應小于48平方毫米，厚度不應小于4毫米。
3. 連接方式：引下線應與接閃器和接地裝置可靠連接。在連接處，應采用焊接或螺栓連接，并確保連接牢固，接觸良好。
（三）接地裝置設計

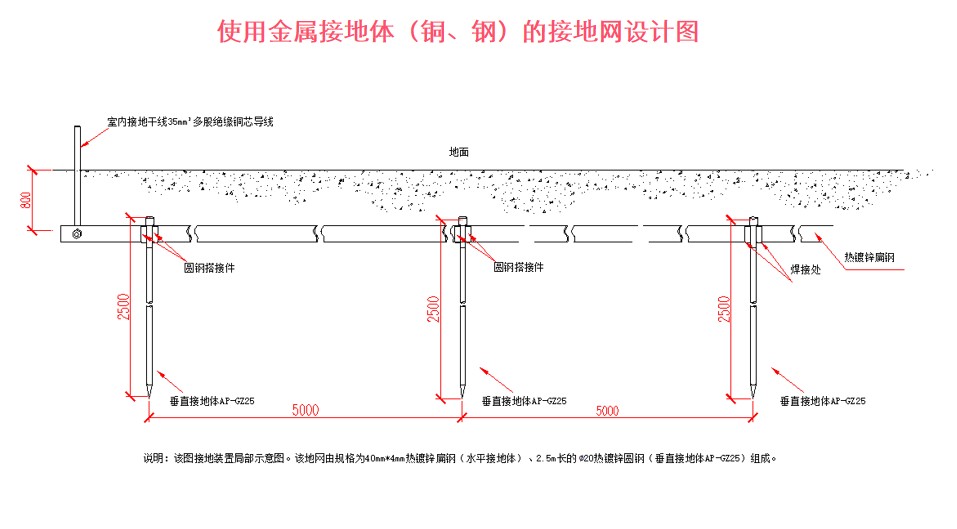

1. 接地體選型與布置
1.1選型：常用的接地體有鋼管、角鋼、圓鋼等。對于土壤電阻率較低的地區，可采用水平接地體；對于土壤電阻率較高的地區，應采用垂直接地體或組合接地體。
1.2布置：垂直接地體的間距不應小于其長度的2倍，一般不小于5米。水平接地體的間距應符合規范要求，一般不小于5米。接地體應埋設在土壤電阻率較低的地方，且距建筑物基礎不小于3米。
2. 接地電阻要求：不同防護等級的建筑物對接地電阻有不同的要求。一類防雷建筑物的接地電阻不應大于10歐姆；三類防雷建筑物的接地電阻不應大于30歐姆。若接地電阻不滿足要求，應采取降阻措施，如換土、添加降阻劑等。
四、施工安裝
（一）接閃器安裝
1. 接閃桿安裝：先將接閃桿的底座固定在建筑物的屋頂上，確保底座牢固。然后，將接閃桿垂直安裝在底座上，并用螺栓緊固。安裝過程中，要注意接閃桿的垂直度，偏差不應大于針長的 1/1000。
2. 接閃帶與接閃網安裝：按照設計要求，在建筑物屋頂上彈線定位，確定接閃帶和接閃網的敷設位置。然后，將鍍鋅圓鋼或扁鋼彎曲成所需的形狀，進行敷設。在敷設過程中，要保證接閃帶和接閃網平直、牢固，與建筑物屋頂?shù)倪B接緊密。
（二）引下線安裝
1. 固定引下線：在建筑物外墻或柱子上確定引下線的位置，用卡子將引下線固定牢固。引下線應盡量短而直，避免彎曲和纏繞。
2. 連接引下線：將引下線與接閃器和接地裝置進行連接。連接時，要清除連接部位的氧化層和污垢，確保連接可靠。焊接時，焊縫應飽滿、均勻，無氣孔、夾渣等缺陷；螺栓連接時，應擰緊螺母，并加裝彈簧墊圈。
（三）接地裝置安裝
1. 挖掘接地溝：根據設計要求，挖掘接地溝。接地溝的深度應不小于0.8米，寬度應不小于0.5米。
2. 安裝接地體：將接地體垂直或水平放置在接地溝內，并用錘子將其打入地下。對于垂直接地體，打入深度應符合設計要求；對于水平接地體，應埋設在地下0.6米以下。
3. 連接接地體：采用焊接或螺栓連接的方式，將接地體連接成一個整體。連接后，要清除連接部位的焊渣和污垢，并涂刷防銹漆。
4. 回填土：接地體安裝完畢后，應及時回填土。回填土應分層夯實，每層厚度不宜超過0.3米。回填土中不應含有石塊、建筑垃圾等雜物。
五、檢測與驗收
（一）防雷裝置檢測
1. 外觀檢查：檢查防雷裝置的各個部件是否安裝牢固、有無損壞、變形等情況。例如，檢查接閃桿是否垂直、接閃帶是否平直、引下線是否連接可靠等。

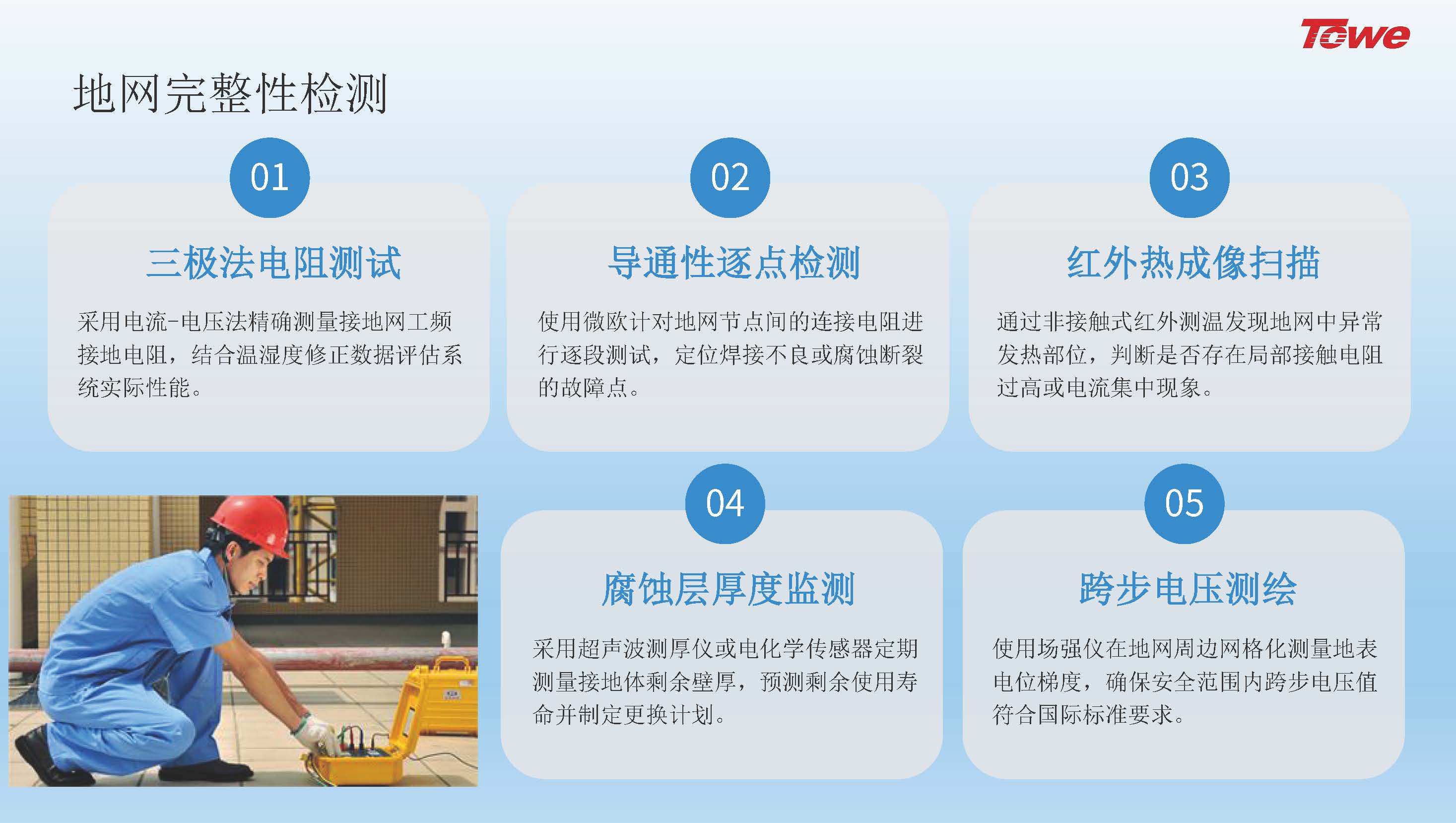

2. 接地電阻測試：使用接地電阻測試儀，測量接地裝置的接地電阻。測試時，要選擇合適的測試點和測試方法，確保測試結果的準確性。若接地電阻不滿足要求，應及時采取降阻措施。
3. 過渡電阻測試：測量引下線與接閃器、接地裝置之間的過渡電阻。過渡電阻不應大于0.2歐姆。若過渡電阻過大，應檢查連接部位是否松動、氧化，并及時進行處理。
（二）驗收
1. 施工單位自檢：施工完成后，施工單位應進行自檢，填寫自檢報告。自檢內容包括防雷裝置的安裝質量、接地電阻、過渡電阻等。
2. 監理單位驗收：監理單位應對施工單位的自檢報告進行審核，并組織現場驗收。驗收過程中，要檢查防雷裝置是否符合設計要求和相關標準規范，對發現的問題應要求施工單位及時整改。
3. 氣象部門備案：驗收合格后，建設單位應將防雷裝置的設計圖紙、施工記錄、檢測報告等資料報送當?shù)貧庀蟛块T備案。氣象部門將對備案資料進行審核，并出具防雷裝置驗收合格證。
六、維護與管理
（一）定期檢查
1. 檢查周期：一般每年至少進行一次全面檢查，在雷雨季節來臨前應增加檢查次數。
2. 檢查內容：檢查接閃器有無銹蝕、損壞；引下線是否松動、斷裂；接地裝置是否被挖掘、破壞；接地電阻是否發生變化等。
3. 檢測單位：根據建筑物防雷類別的不同，每隔1年或半年由專業檢測機構進行一次全面檢測，特別是測量接地電阻值是否變化。
（二）維護保養
1. 防腐處理：對防雷裝置的金屬部件進行防腐處理，如涂刷防銹漆、熱鍍鋅等。對于已經銹蝕的部件，應及時進行除銹和防腐處理。
2. 修復更換：對發現損壞、變形的防雷裝置部件，應及時進行修復或更換。例如，若接閃桿的針尖損壞，應及時更換新的針尖。
（三）檔案管理
建立防雷裝置檔案，記錄防雷裝置的設計、施工、檢測、維護等信息。檔案應包括設計圖紙、施工記錄、檢測報告、驗收合格證、維護記錄等資料，以便于查詢和管理。
